RIGOL
© Авторское право RIGOL Technologies, Inc. 2006.
Руководство по эксплуатации, Серия DS1000
2-25
(3) Вращением регулятора вертикальной вы можете изменить
положение осциллограммы канала на экране.

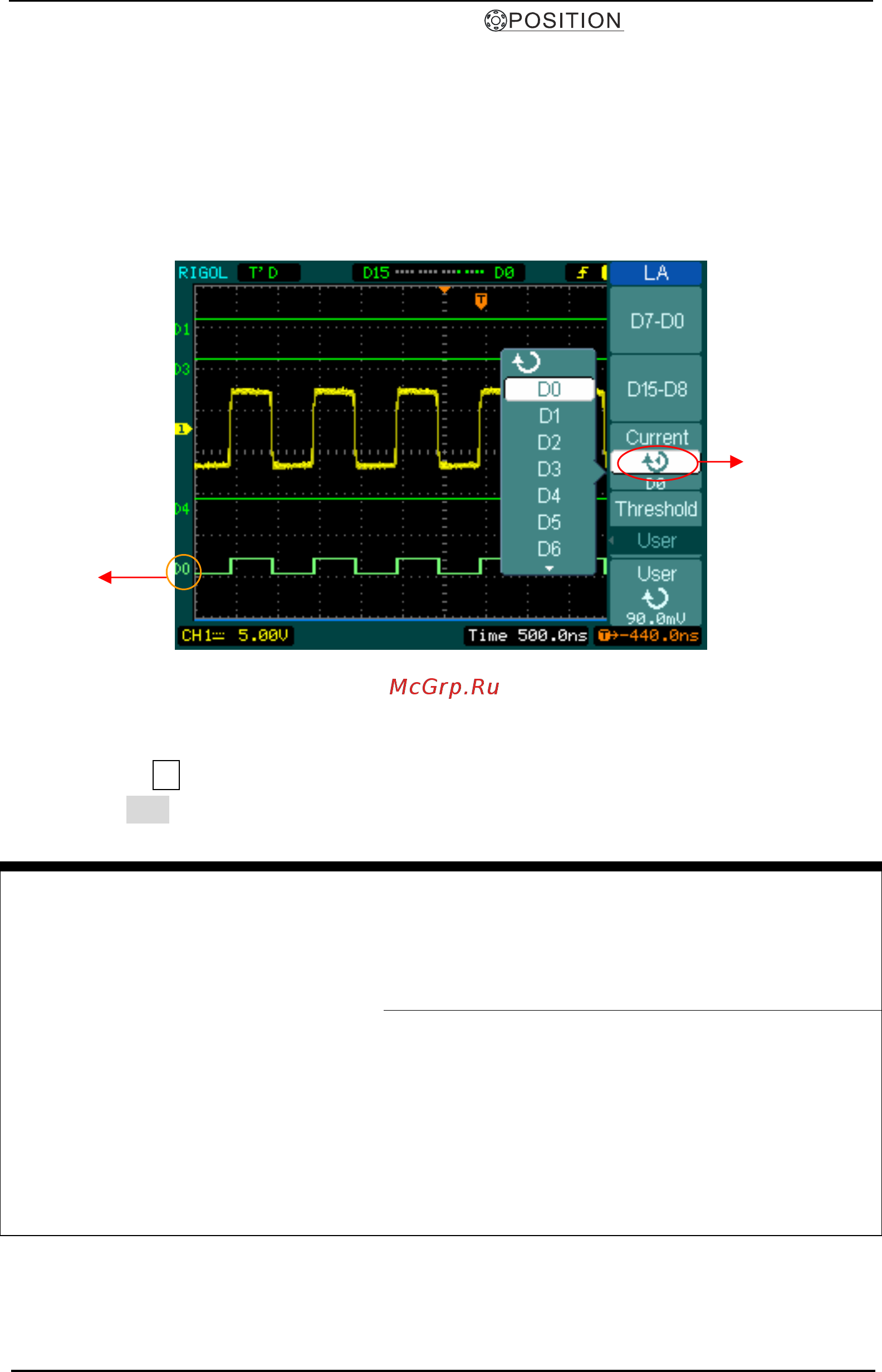

Вид экрана с этим меню показан на следующем рисунке.
2. Выбор типа логики цифровых каналов.
(1) Нажмите LA Æ Threshold выберите один из стандартных типов логических
схем или User. В последнем случае вы можете самостоятельно определить
пороговое напряжение.
Значение пороговых уровней
ЛОГИЧЕСКИЙ СТАНДАРТ ПОРОГОВОЕ НАПРЯЖЕНИЕ
ТТЛ
КМОП
ЭСЛ
Выбираемый пользователем
1.4В
2.5В
-1.3В
от -8В до +8В
Вид экрана с этим меню показан на следующем рисунке.
Рисунок 2-32
Выберите
текущий
канал
Текущий
канал
