RIGOL
© Авторское право RIGOL Technologies, Inc. 2006.
Руководство по эксплуатации, Серия DS1000
2-48

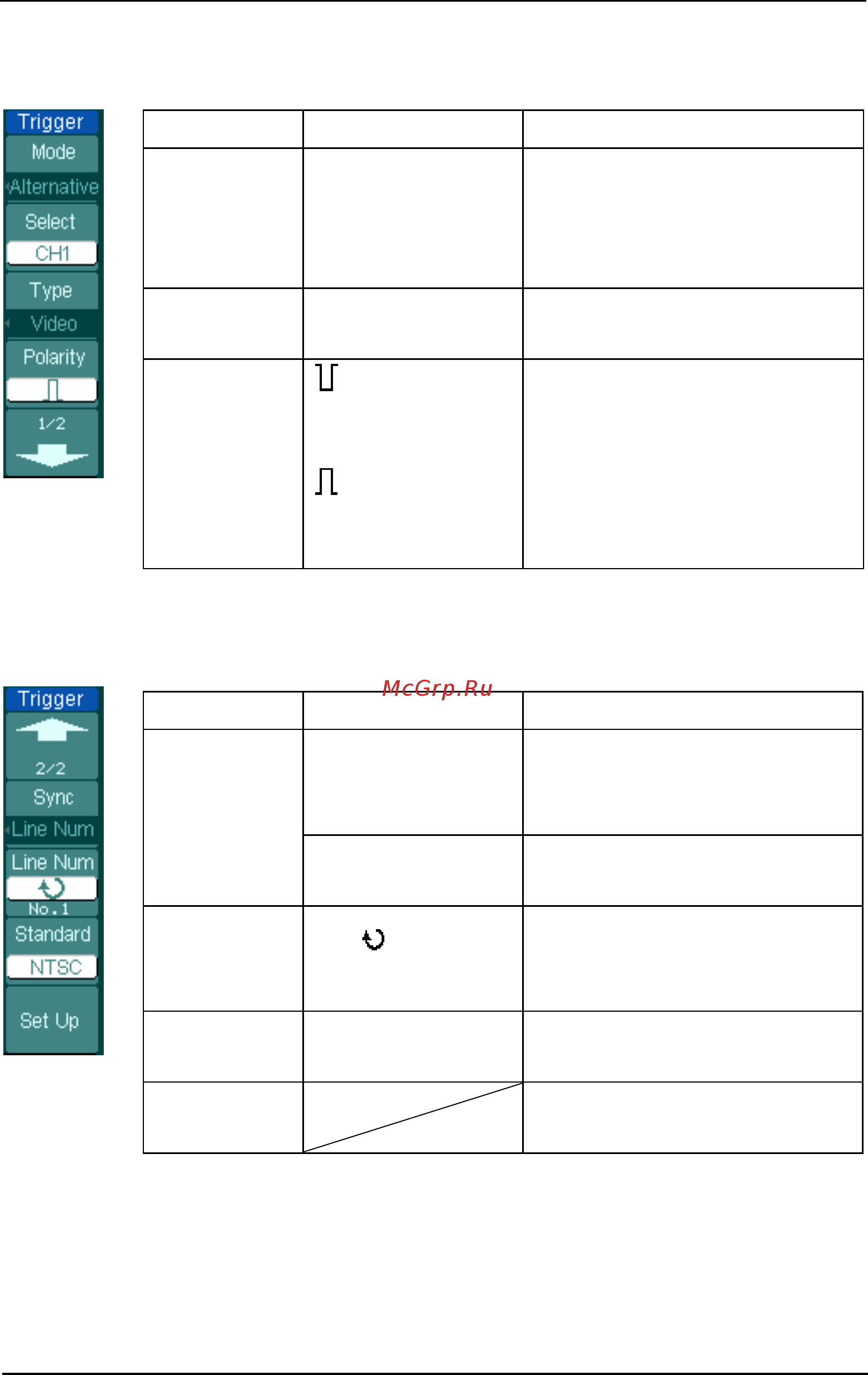

Рисунок 2-57 Таблица 2－33 (Тип запуска: от видеосигнала; часть первая)
Меню Установки Комментарии
Select
CH1
CH2
Установки запуска для
канала 1
Установки запуска для
канала 2
Type Video
Выберите запуск для канала
по видеосигналу
Polarity
(нормальная
полярность)
(обратная
полярность)
Запуск происходит по
приходу отрицательного
синхроимпульса
Запуск происходит по
приходу положительного
синхроимпульса
Рисунок 2-58 Таблица 2－34 (Тип запуска: от видеосигнала; часть вторая)
Меню Установки Комментарии
All Lines
Line Num
Запуск по каждой строке
Запуск по определенной
строке
Sync
Odd field
Even field
Запуск по нечетному полю
Запуск по четному полю
Line Num
<номер строки>
Выбор для запуска
определенного номера
строки
Standard
PAL/SECAM
NTSC
Выбор видео стандарта
Set up
Для перехода к меню
установок см. табл.2-39
