Приложение: проводной интерфейс
Интерфейс Ethernet
94
P1039498-151 GC420t™ Руководство пользователя 08.12.2011

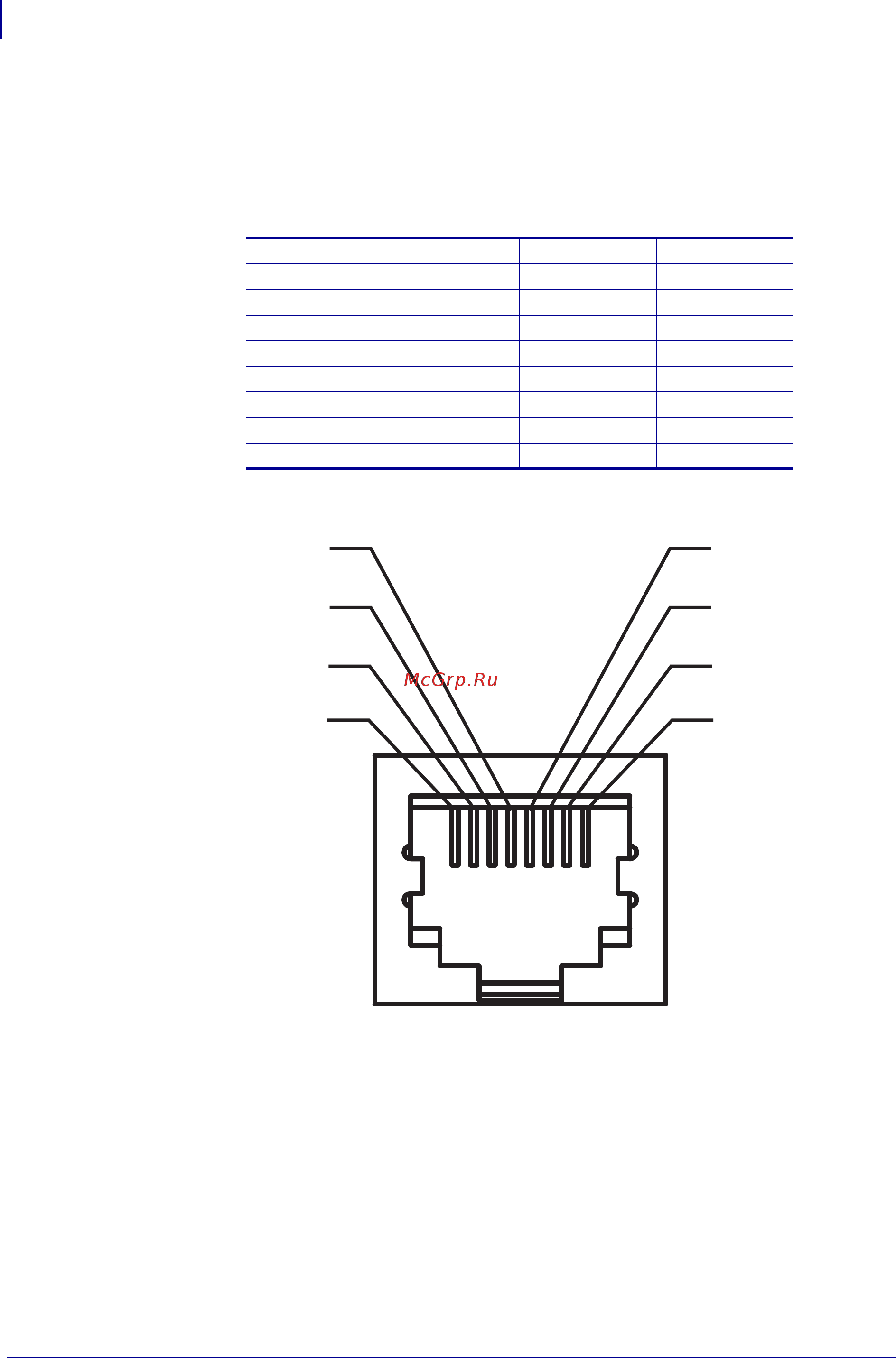

Интерфейс Ethernet
Для данного интерфейса необходим кабель UTP RJ45 Ethernet не ниже пятой категории.
В следующей таблице приведены описания сигналов.
Сигнал Контакт Контакт Сигнал
Tx+11Tx+
Tx-22Tx-
Rx+33Rx+
—44—
—55—
Rx-66Rx-
—77—
—88—
4
3
2
1
5
6
7
8
