Дополнительные компоненты
Внутренний (проводной) сервер печати ZebraNet® 10/100
60
P1039498-151 GC420t™ Руководство пользователя 08.12.2011

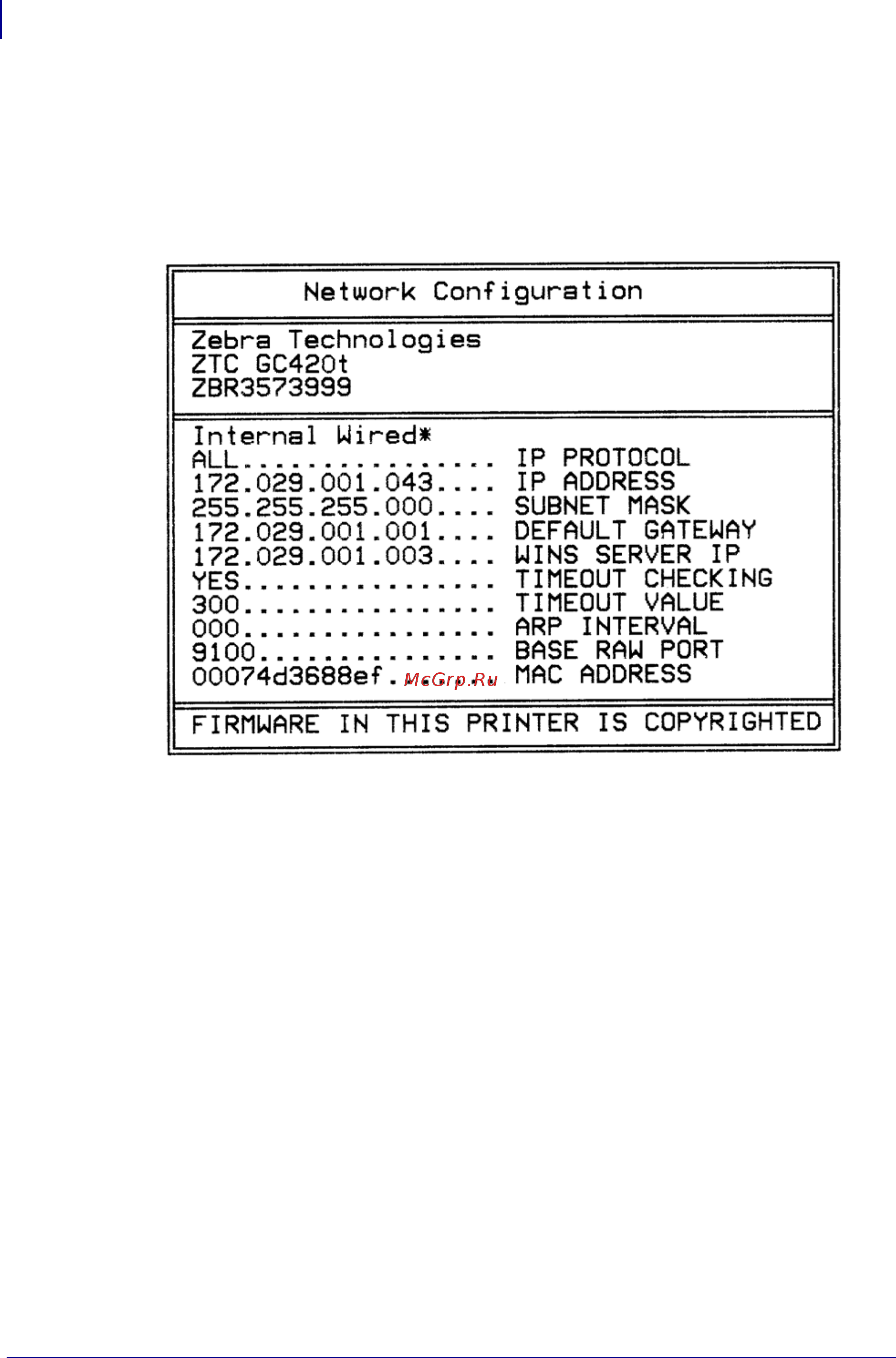

Этикетка сетевой конфигурации принтера
Принтеры GC420 с внутренним сервером печати ZebraNet
®
10/100 обладают
встроенной функцией печати дополнительной этикетки с конфигурацией принтера,
которая содержит необходимую информацию для устранения проблем при сетевой
печати. Следующая распечатка была сделана с помощью команды ZPL
~WL.
Обычно распечатка этикетки с конфигурацией содержит сведения о сетевых параметрах
принтера, таких как IP-адрес, указанный в нижнем поле распечатки.
IP-адрес принтера необходим для определения и настройки принтера для работы в сети.
Подробнее об этом см. в «Руководстве внутреннего сервера печати ZebraNet
®
10/100».
