Zebra GC-420T [41/122] Параллельный порт
![Zebra GC-420T [41/122] Параллельный порт](/views2/1303415/page41/bg29.png)
29
Приступая к работе
Подключение принтера ккомпьютеру
08.12.2011 GC420t™ Руководство пользователя P1039498-151

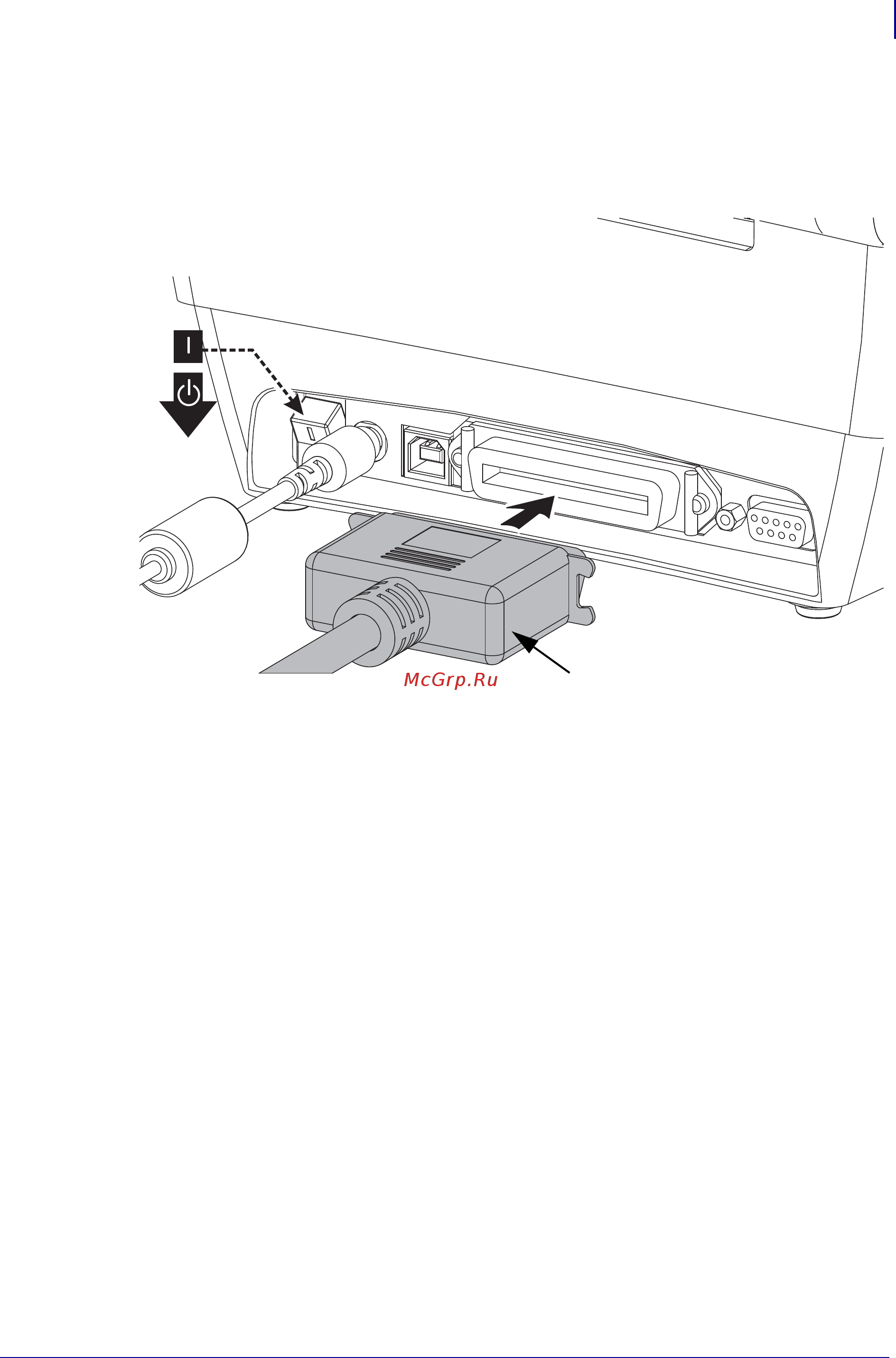

Параллельный порт
Кабель должен быть оснащен 25-штырьковым разъемом типа D (DB-25P) на одном
конце (управляющий компьютер) и разъемом Centronics на другом конце (принтер),
что соответствует спецификации параллельного интерфейса IEEE 1284 A-B.
Параллельный кабель
