69
Обслуживание
Чистка
08.12.2011 GC420t™ Руководство пользователя P1039498-151
Чистка датчиков
На датчиках носителей может накапливаться пыль.
1. Аккуратно выметите пыль кистью либо выдуйте пыль, используя баллончик со сжатым
воздухом. Не используйте воздушный компрессор: масло (из насоса) и грязная вода
вызовут загрязнение принтера и печатающей головки. При необходимости
воспользуйтесь чистящим тампоном. Если клейкие частицы или другие загрязнения
остаются, для их устранения используйте чистящий тампон, смоченный в спирте.
2. Для очистки от загрязнений, оставшихся после первоначальной чистки,
воспользуйтесь сухим чистящим тампоном.
3. Повторяйте шаги 1 и 2 до тех пор, пока не будет выполнена очистка датчика от всех
загрязнений и разводов.
.

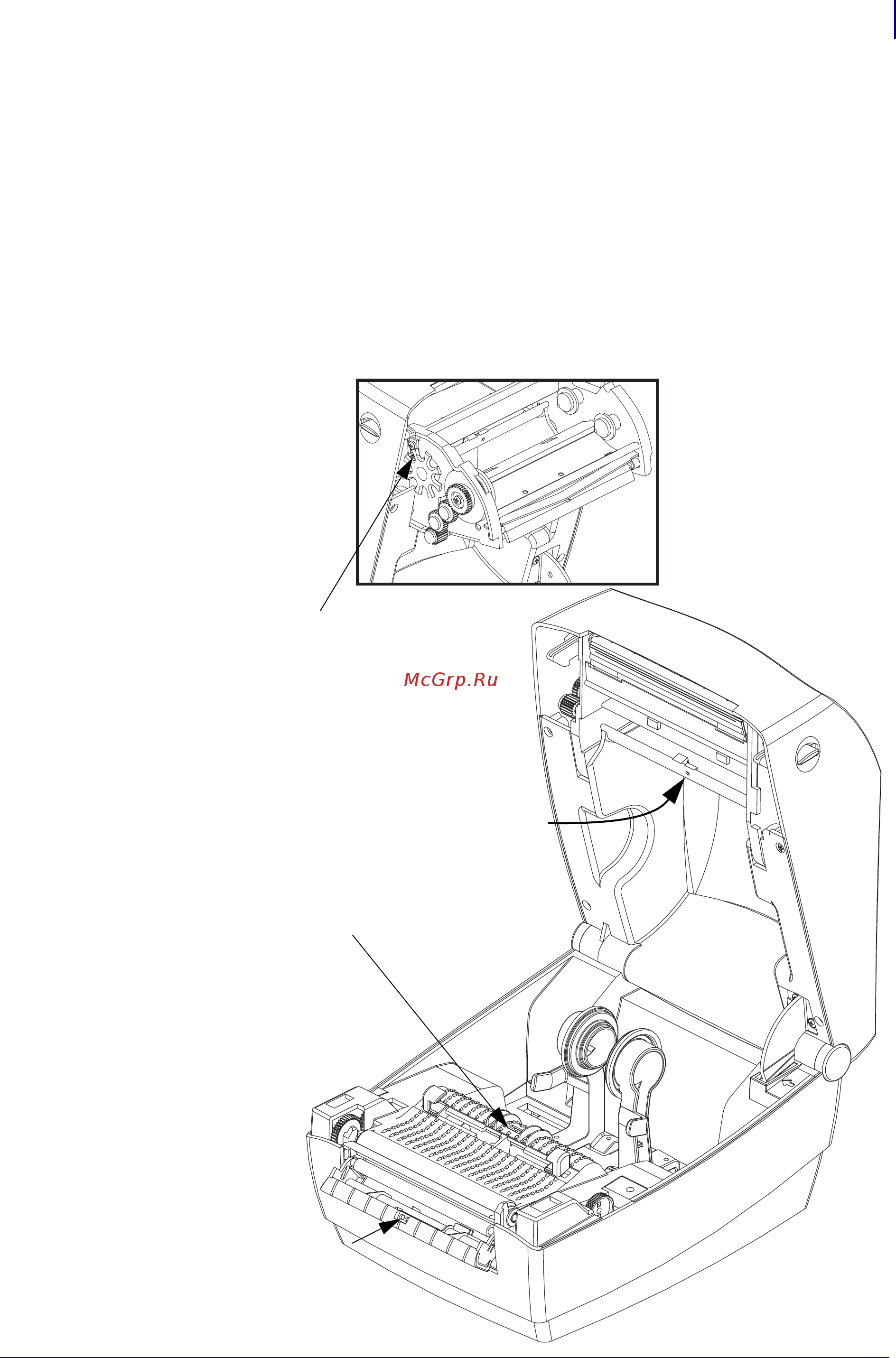

Датчик
черной линии
Датчик движения
ленты
Датчик
выдачи наклеек
Датчик
промежутков
