Zebra GC-420T [26/122] Установка рулона в отсек носителя
![Zebra GC-420T [26/122] Установка рулона в отсек носителя](/views2/1303415/page26/bg1a.png)
Приступая к работе
Загрузка рулонного носителя
14
P1039498-151 GC420t™ Руководство пользователя 08.12.2011
Установка рулона в отсек носителя
1. Откройте принтер. Помните, что защелки нужно тянуть к передней части принтера.

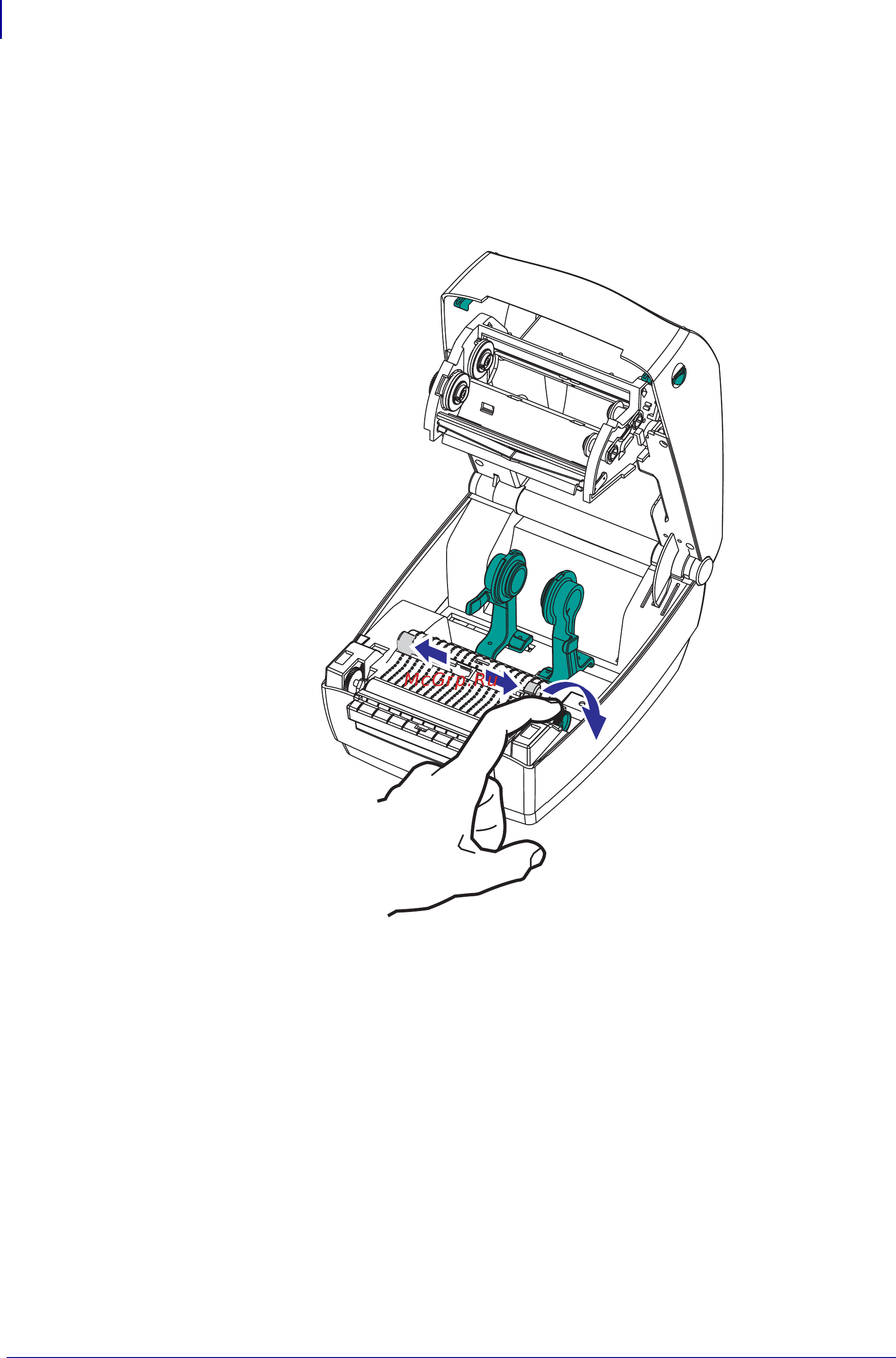

2. Откройте направляющие носителя, повернув ручку регулировки направляющих
носителя в сторону задней части принтера.
