Zebra GC-420T [25/122] Подготовка носителя
![Zebra GC-420T [25/122] Подготовка носителя](/views2/1303415/page25/bg19.png)
13
Приступая к работе
Загрузка рулонного носителя
08.12.2011 GC420t™ Руководство пользователя P1039498-151
Загрузка рулонного носителя
При загрузке носителя нужно надеть рулон на держатели носителя.
Выбирайте носитель в соответствии с нужным типом печати.
Подготовка носителя
Загрузка рулонного носителя в принтер производится одним и тем же способом,
независимо от того, намотан он внутрь или наружу.

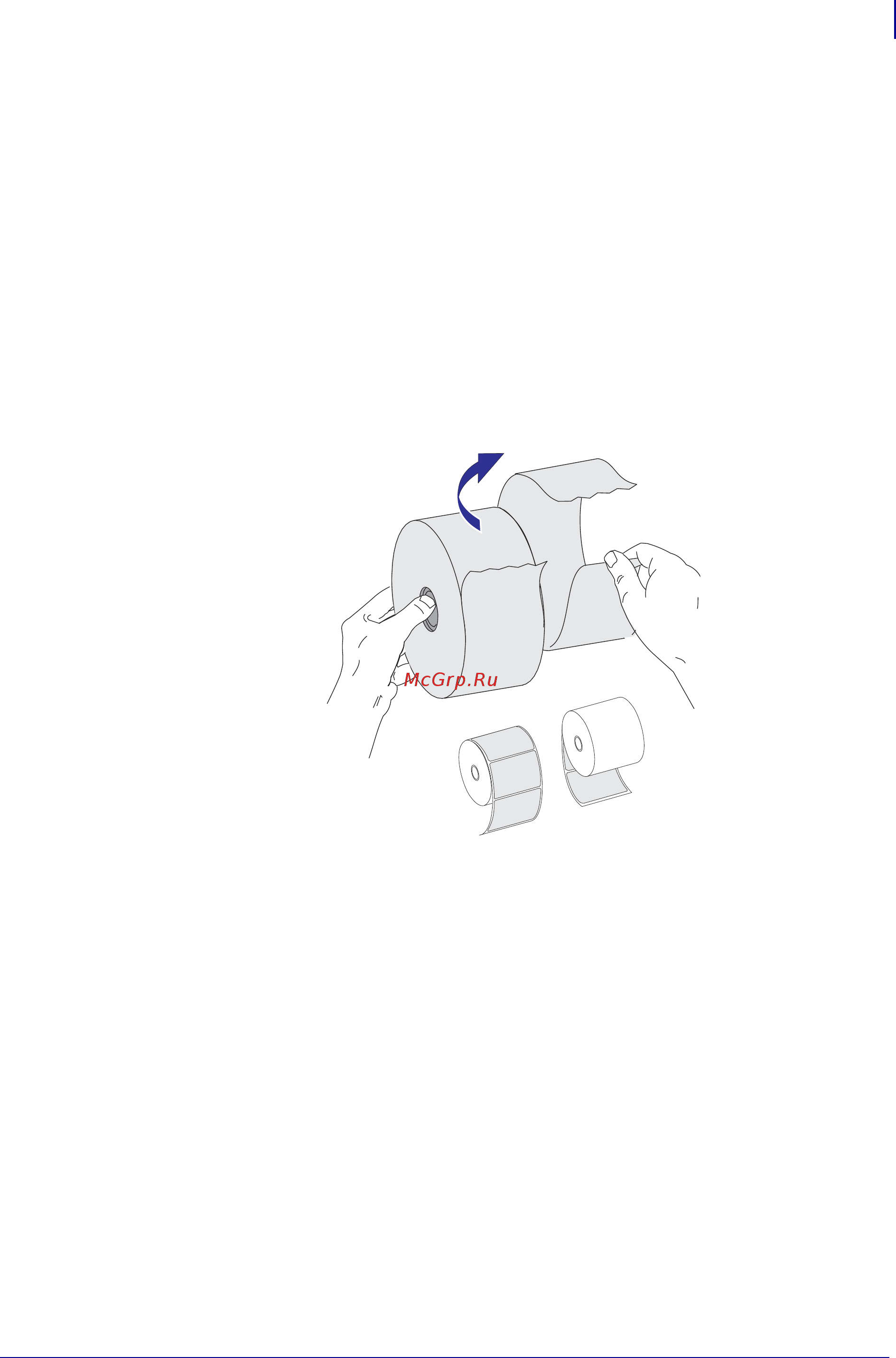

• Уд а л и т е наружную часть рулона. За время транспортировки, перегрузки и хранения
рулон мог запылиться и испачкаться. Уд а л и т е наружную часть рулона, чтобы
липкий и загрязненный участок носителя не прошел между печатающей головкой
иваликом.
