Настройка и регулировка принтера
Пользовательские меню— Меню ИНСТРУМЕНТЫ
102
P1066582-152 ZT400 Series™ Руководство пользователя 06.05.2014
Заполните форму и отпечатайте отображенный на дисплее
формат этикетки
Этот пункт меню позволяет изменить значения полей формата
этикетки и распечатать этикетку, используя сканер, клавиатуру
или другое устройство HID (Human Input Device). Чтобы
воспользоваться этой функцией, необходимо сохранить
подходящий формат этикетки на диске E: принтера.
При обнаружении устройства HID, подключенного к порту
USB принтера, отображается данное меню, и принтер
предлагает выбрать форму из числа хранящихся на диске E:.
По завершении ввода значений
^FN в поля формы необходимо
указать количество этикеток, которые нужно отпечатать.
Дополнительные сведения об использовании команды
^FN см.
в Руководстве по программированию Zebra. Чтобы загрузить
это руководство, перейдите на веб-страницу
http://www.zebra.com/manuals/.
Клавиши меню «Сеть»
• Для перехода в следующее пользовательское меню
нажмите кнопку
OK или кнопку ВЫБОР СПРАВА, чтобы
выбрать элемент
ПЕРЕЙТИ.

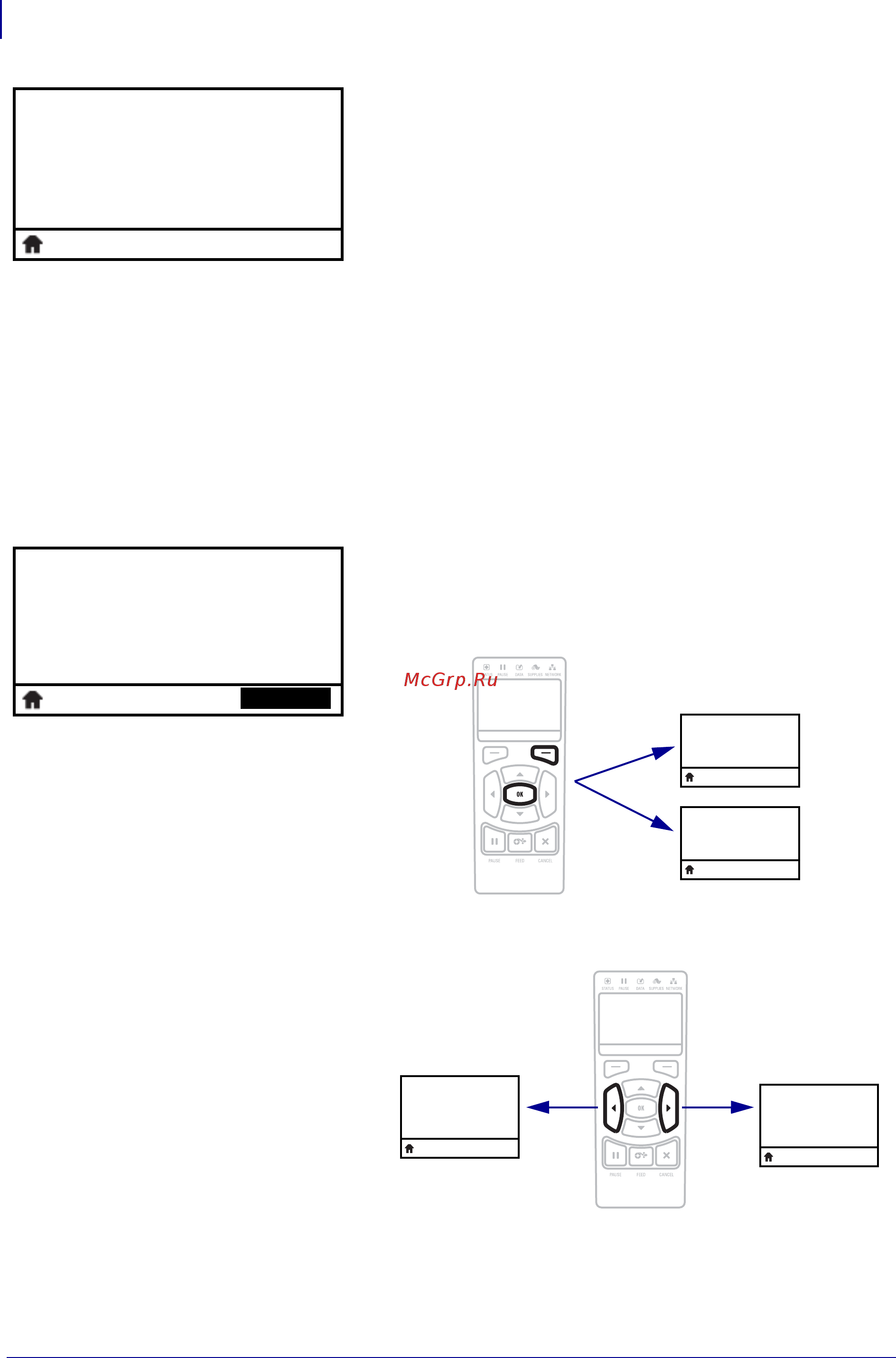

• Для перехода по элементам пользовательского меню
нажимайте кнопки
СТРЕЛКА ВЛЕВО и СТРЕЛКА ВПРАВО.
СТАНЦИЯ ПЕЧАТИ
МЕНЮ СЕТИ
ПЕРЕЙТИ
ПЕРЕЙТИ
IP-АДРЕС
000.000.000.000
ДАЛЕЕ
НЕТ СЕРВЕРА ПЕЧ.
УСТАНОВЛЕНО
▼
СВЕДЕНИЯ
О ПРИНТЕРЕ
НАСТРОЙКИ
▲
НАЧАТЬ
ПЕРЕЙТИ
▼
СОХРАНИТЬ ФАЙЛ С E:
НА USB
ВЫБРАТЬ ВСЕ
▲
ХРАНЕНИЕ
