133
Регламентное техническое обслуживание
Расписание и процедуры очистки
06.05.2014 ZT400 Series™ Руководство пользователя P1066582-152
Очистка корпуса, отсека носителя и датчиков
Со временем, особенно в загрязненной рабочей среде, на внешних и внутренних частях
принтера может накапливаться пыль, сажа и другие загрязнения.
Принтер снаружи
Наружные поверхности принтера можно очистить с помощью ткани без ворса и
небольшого количества мягкого моющего средства, если необходимо. Не применяйте
жесткие абразивные материалы и растворители.
Отсек носителя и датчики

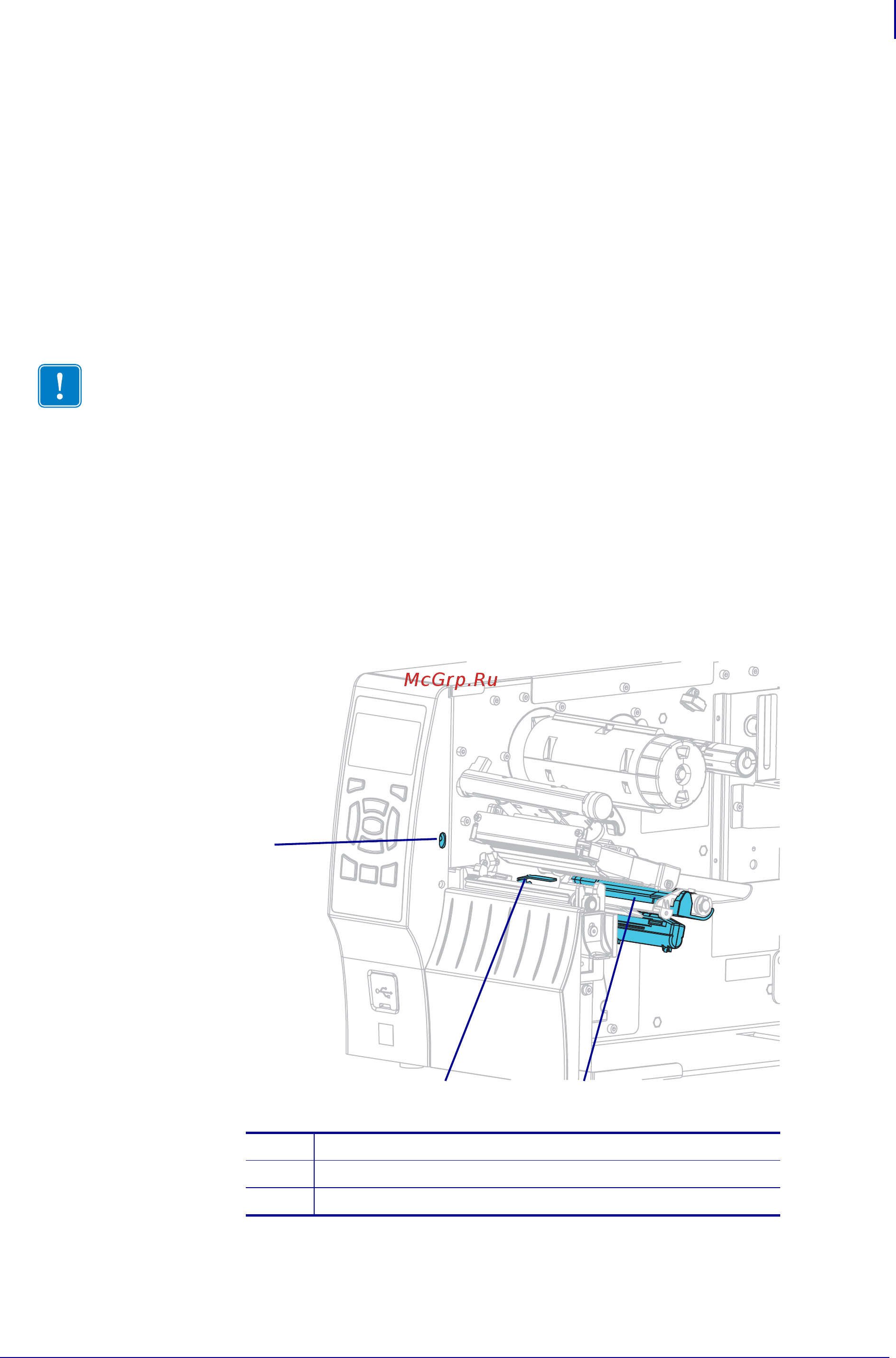

Для очистки датчиков выполните следующие действия.
1. Уд а л и т е с помощью щетки, струи воздуха или пылесоса остатки бумаги и пыль
с трактов ленты и носителя.
2. Уд а л и т е с помощью щетки, струи воздуха или пылесоса остатки бумаги и пыль
сдатчиков.
Важно • Компания Zebra не несет ответственности за повреждения, вызванные
использованием жидких чистящих средств для очистки этого принтера.
1
Датчик приема этикеток
2
Отражатель датчика ленты
3
Датчик носителя
1
2 3
