Настройка и эксплуатация принтера
Загрузка носителя — Режим отрывания
40
P1066582-152 ZT400 Series™ Руководство пользователя 06.05.2014
Завершающие шаги для режима отрывания

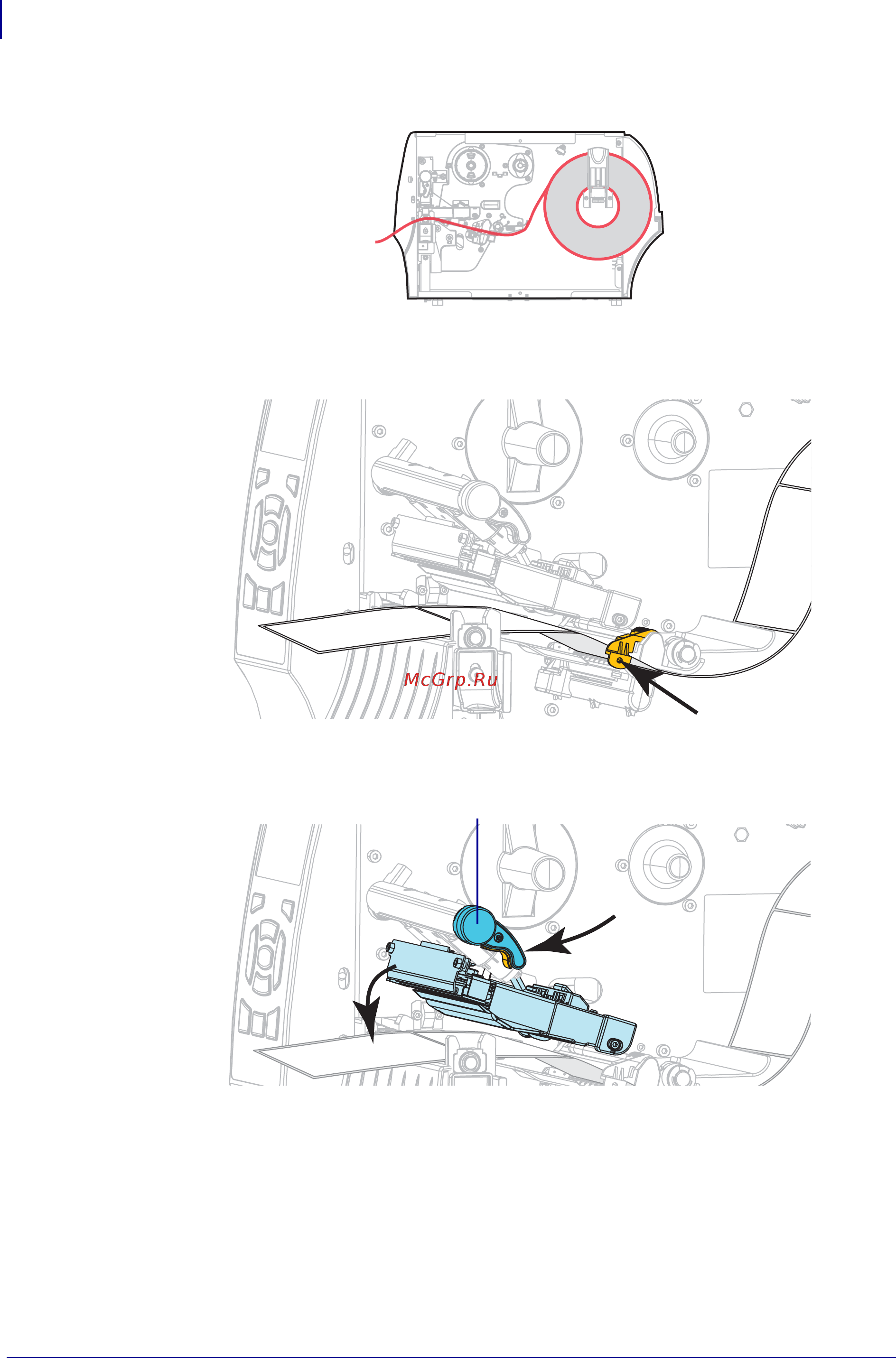

1. Передвиньте направляющую носителя так, чтобы она только слегка касалась края
носителя.
2. Поверните рычаг открытия печатающей головки (1) вниз, чтобы зафиксировать
печатающую головку.
1
