Настройка и эксплуатация принтера
Выбор интерфейса обмена данными
24
P1066582-152 ZT400 Series™ Руководство пользователя 06.05.2014
Выбор интерфейса обмена данными
Подключите принтер к компьютеру с помощью одного или нескольких доступных
соединений. Стандартные соединения показаны на Рис.1. В принтере может быть
установлен компонент проводного или беспроводного сервера печати ZebraNet®
или параллельный порт.

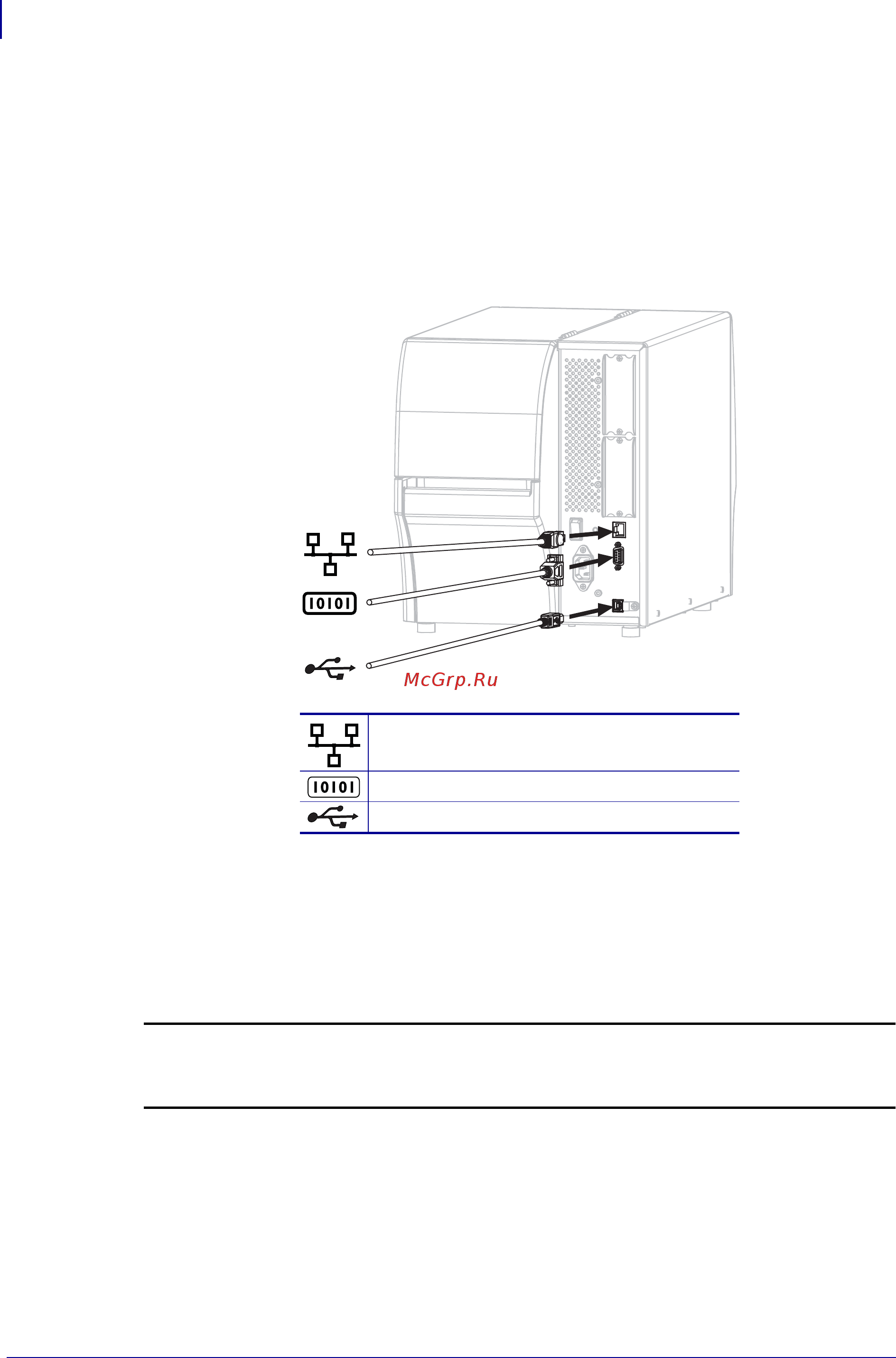

Рис. 1 • Интерфейсы обмена данными
Таблица 2 на стр.25 содержит основные сведения об интерфейсах обмена данными,
которые можно использовать для подключения принтера к компьютеру.
Отправлять
форматы этикеток в принтер можно с помощью любого доступного интерфейса обмена
данными. Выберите интерфейс, который поддерживается как принтером,
так и компьютером или локальной сетью (LAN).
Внутренний проводной сервер печати
Ethernet
Последовательный порт
Порт USB
Внимание! • Прежде чем подключать кабели обмена данными, убедитесь,
что принтер выключен (
O). Подключение кабеля обмена данными при включенном
электропитании (
I) может привести к повреждению принтера.
