Настройка и эксплуатация принтера
Загрузка носителя— Режим перемотки
52
P1066582-152 ZT400 Series™ Руководство пользователя 06.05.2014

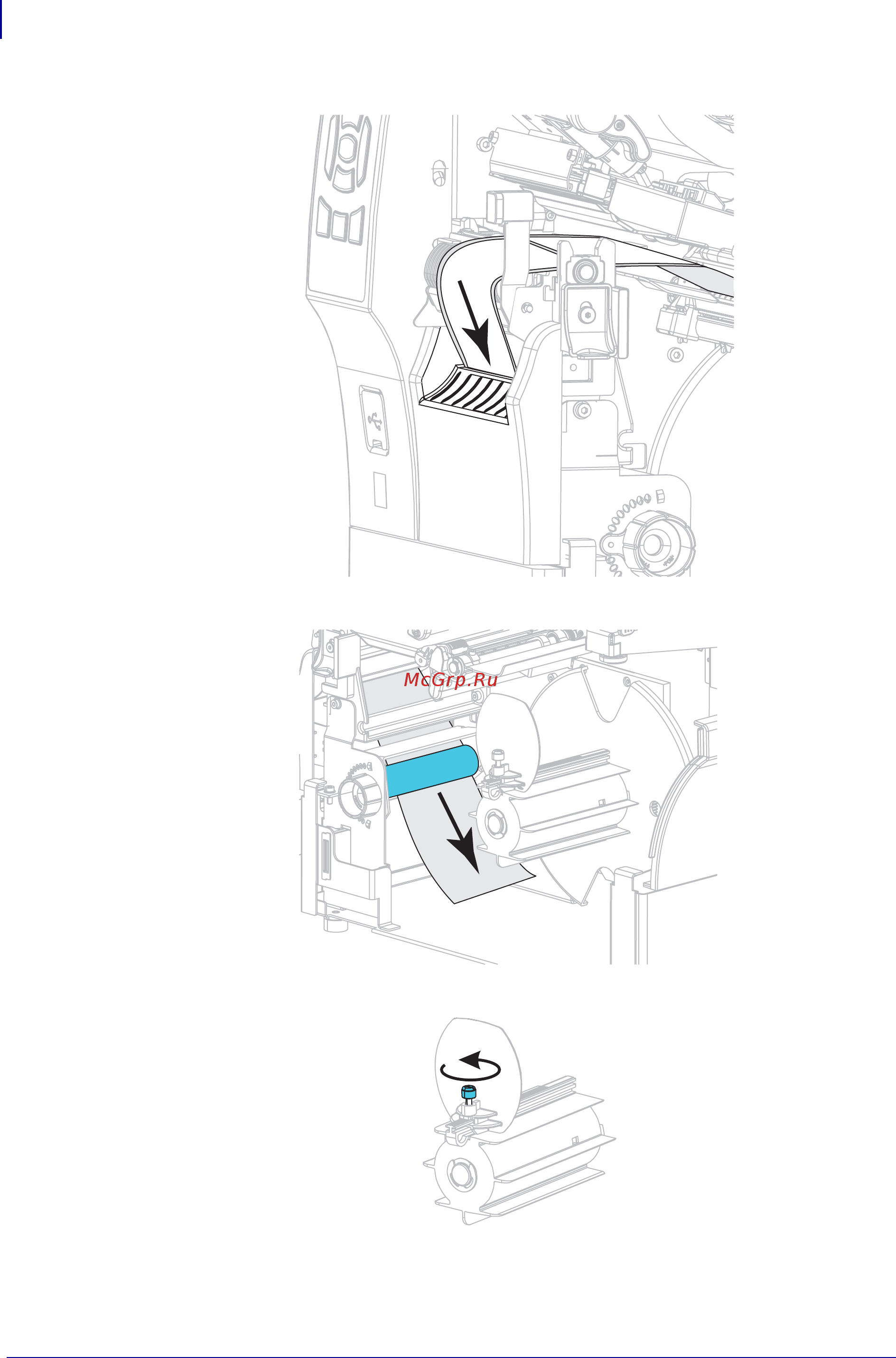

3. Протяните носитель через прорезь под узлом отклеивания.
4. Пропустите носитель под роликом выравнивания носителя.
5. Ослабьте винт на направляющей перемотки носителя.
