27
Настройка и эксплуатация принтера

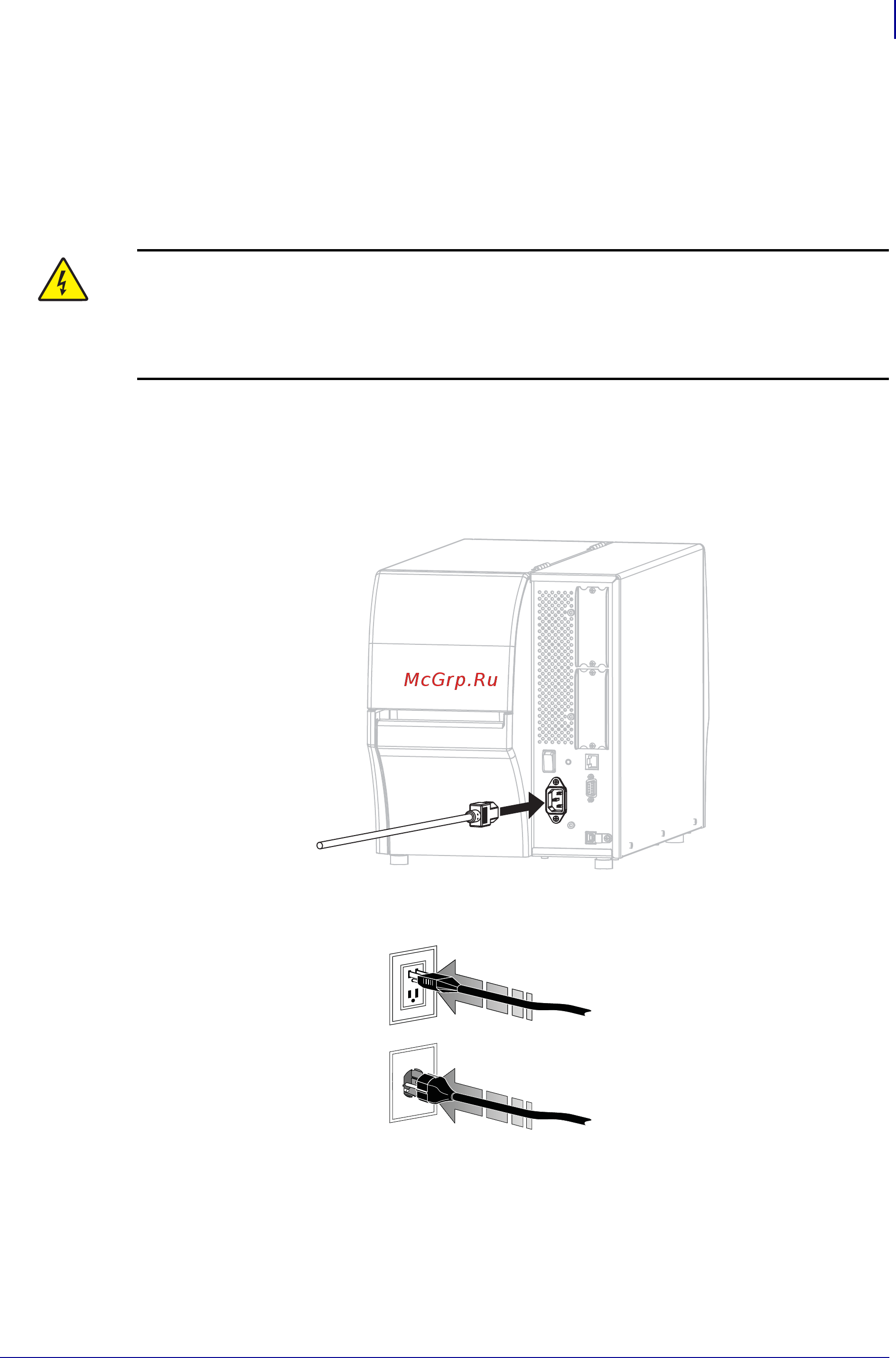

Подключение принтера к источнику питания
06.05.2014 ZT400 Series™ Руководство пользователя P1066582-152
Подключение принтера к источнику питания
Шнур питания переменного тока на одном конце оснащен трехконтактным разъемом-
розеткой, который вставляется в соответствующий разъем питания на задней панели
принтера. Если шнур питания не входит в комплект поставки принтера, см. раздел
Характеристики шнура питания на стр.28.
Для подключения принтера к источнику питания выполните следующие
действия.
1. Воткните гнездовой штекер кабеля электропитания переменного тока в разъем
питания на задней панели принтера.
2. Вставьте вилку кабеля электропитания переменного тока в соответствующую
электрическую розетку.
Внимание! • Для обеспечения безопасности персонала и оборудования всегда
используйте стандартный трехжильный кабель питания, соответствующий
требованиям региона или страны, где предполагается установка оборудования.
Этот шнур должен быть оснащен разъемом-розеткой IEC 320 и трехконтактной
заземляющей вилкой, соответствующей местным стандартам.
115 В пер. тока
230 В пер. тока
