Установка принтера
Загрузка ленты
60
P1066582-152 ZT400 Series™ Руководство пользователя 06.05.2014
Загрузка ленты
Лента используется только для этикеток с термопереносом. Для выполнения прямой
термопечати этикеток не устанавливайте ленту в принтер. Чтобы определить, нужна
ли лента для конкретного носителя, см. раздел Когда используется лента на стр.18.
Для установки ленты выполните следующие действия.

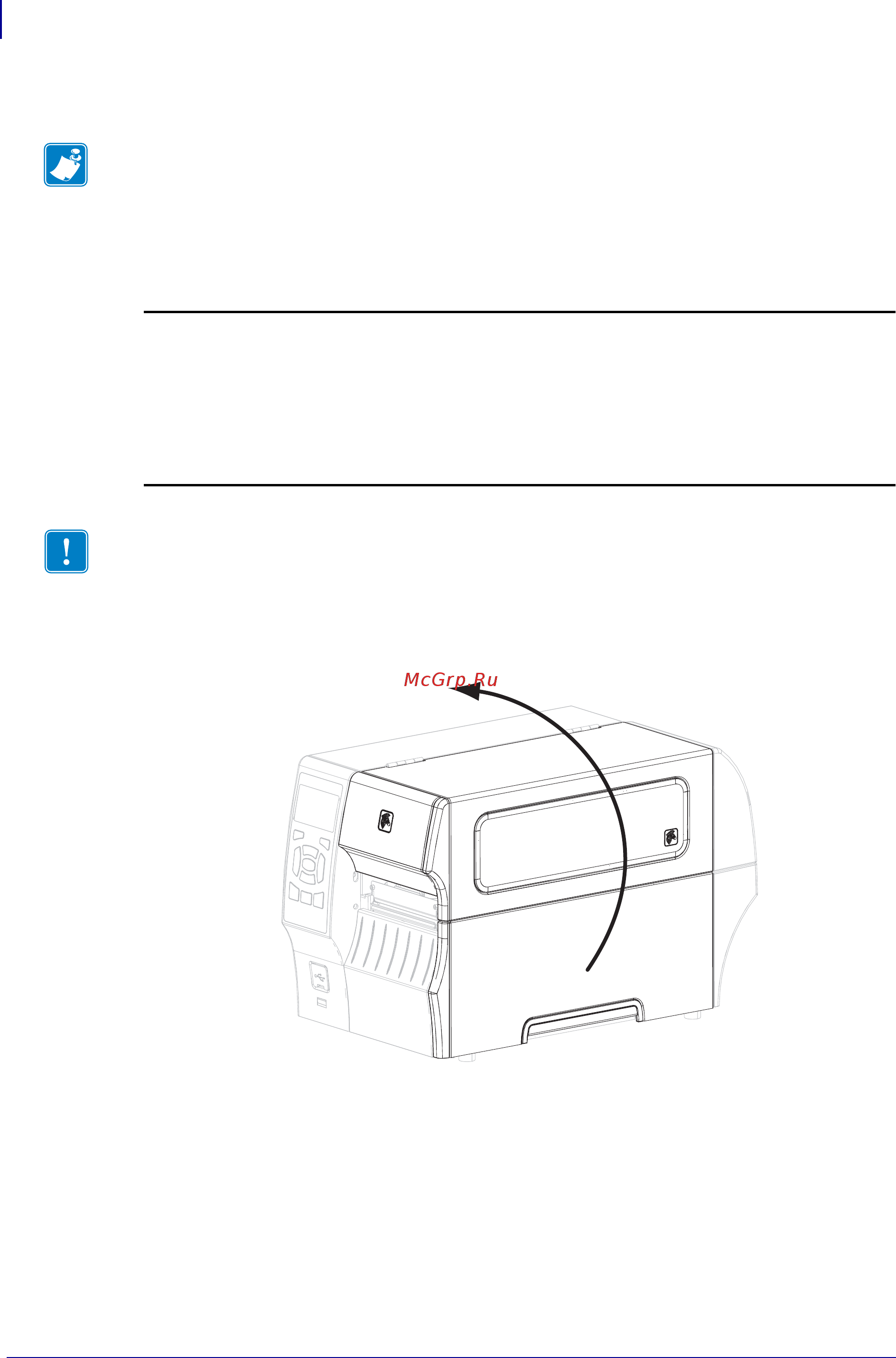

1. Поднимите дверцу носителя.
Примечание • Этот раздел относится только к принтерам, печатающим методом
термопереноса.
Внимание! • При выполнении любых действий вблизи открытой печатающей головки
снимите кольца, часы, ожерелья, идентификационные карточки-пропуски и другие
металлические предметы, которые могут коснуться печатающей головки. Выключать
принтер во время работы вблизи открытой печатающей головки не обязательно,
однако компания Zebra рекомендует сделать это в качестве меры предосторожности.
При выключении питания будут потеряны временные настройки
, такие как формат
этикеток; их нужно будет загрузить повторно перед возобновлением печати.
Важно • Для защиты головки от истирания используйте ленту шириной больше
ширины носителя. Лента должна иметь покрытие снаружи.
