![Zebra ZT-420 [122/200] Откройте печатающую головку повернув рычаг открывания головки](/img/pdf.png)
Zebra ZT-420 [122/200] Откройте печатающую головку повернув рычаг открывания головки
![Zebra ZT-410 [122/200] Печатающая головка может быть горячей и стать причиной ожога подождите пока печатающая головка остынет](/views2/1303416/page122/bg7a.png)
Настройка и регулировка принтера
Калибровка датчиков ленты и носителя
122
P1066582-152 ZT400 Series™ Руководство пользователя 06.05.2014
2.
3.
Вытяните носитель из принтера приблизительно на 8 дюймов (203 миллиметра).
4. Уд а л и т е вытянутые этикетки, чтобы осталась только подложка.
Внимание! • Печатающая головка может быть горячей и стать причиной ожога.
Подождите, пока печатающая головка остынет.

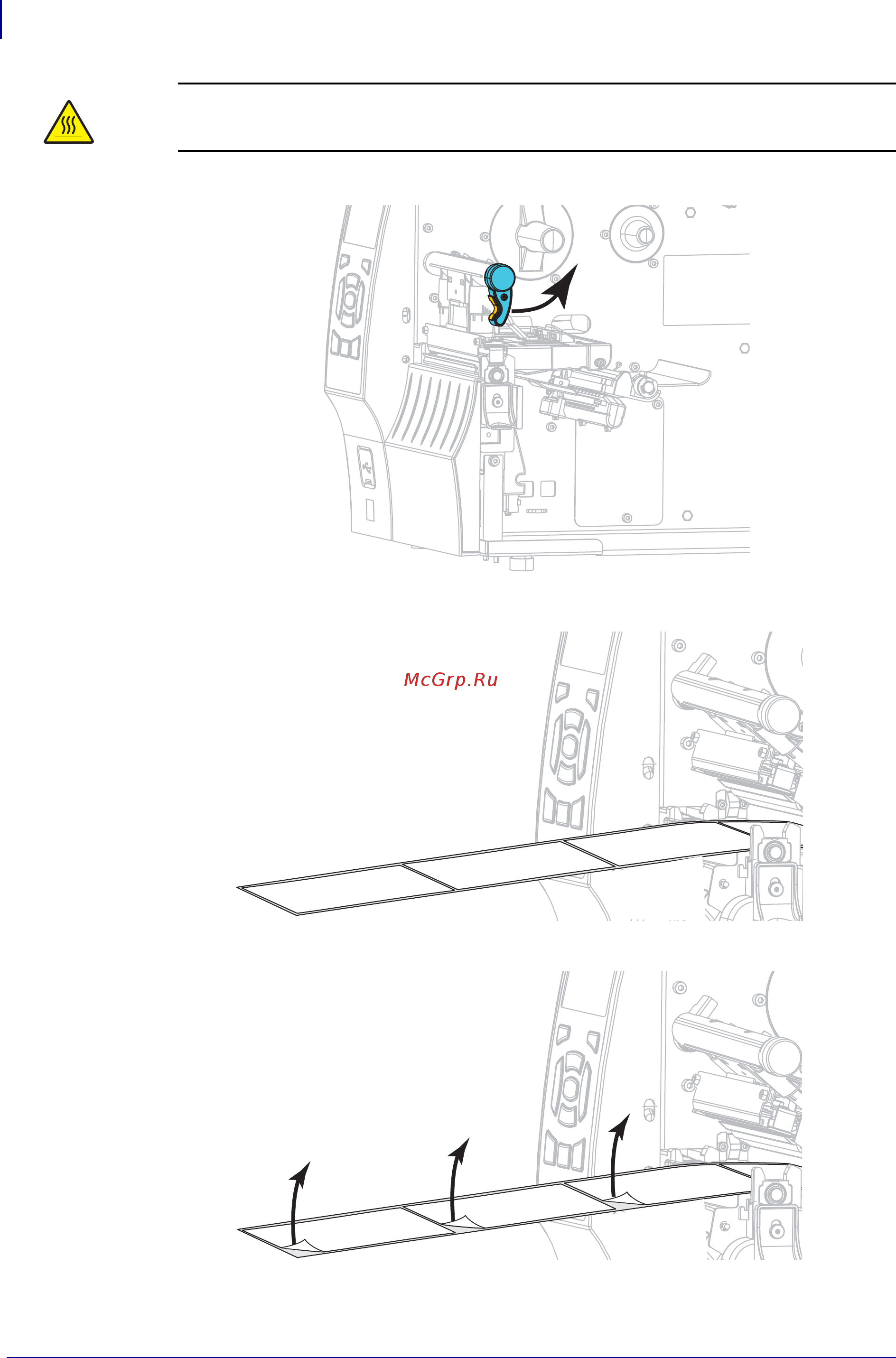

Откройте печатающую головку, повернув рычаг открывания головки.
