41
Настройка и эксплуатация принтера
Загрузка носителя — Режим отрывания
06.05.2014 ZT400 Series™ Руководство пользователя P1066582-152
3. Требуется ли лента для печати на используемом носителе? Если не уверены, см.
раздел Когда используется лента на стр.18.

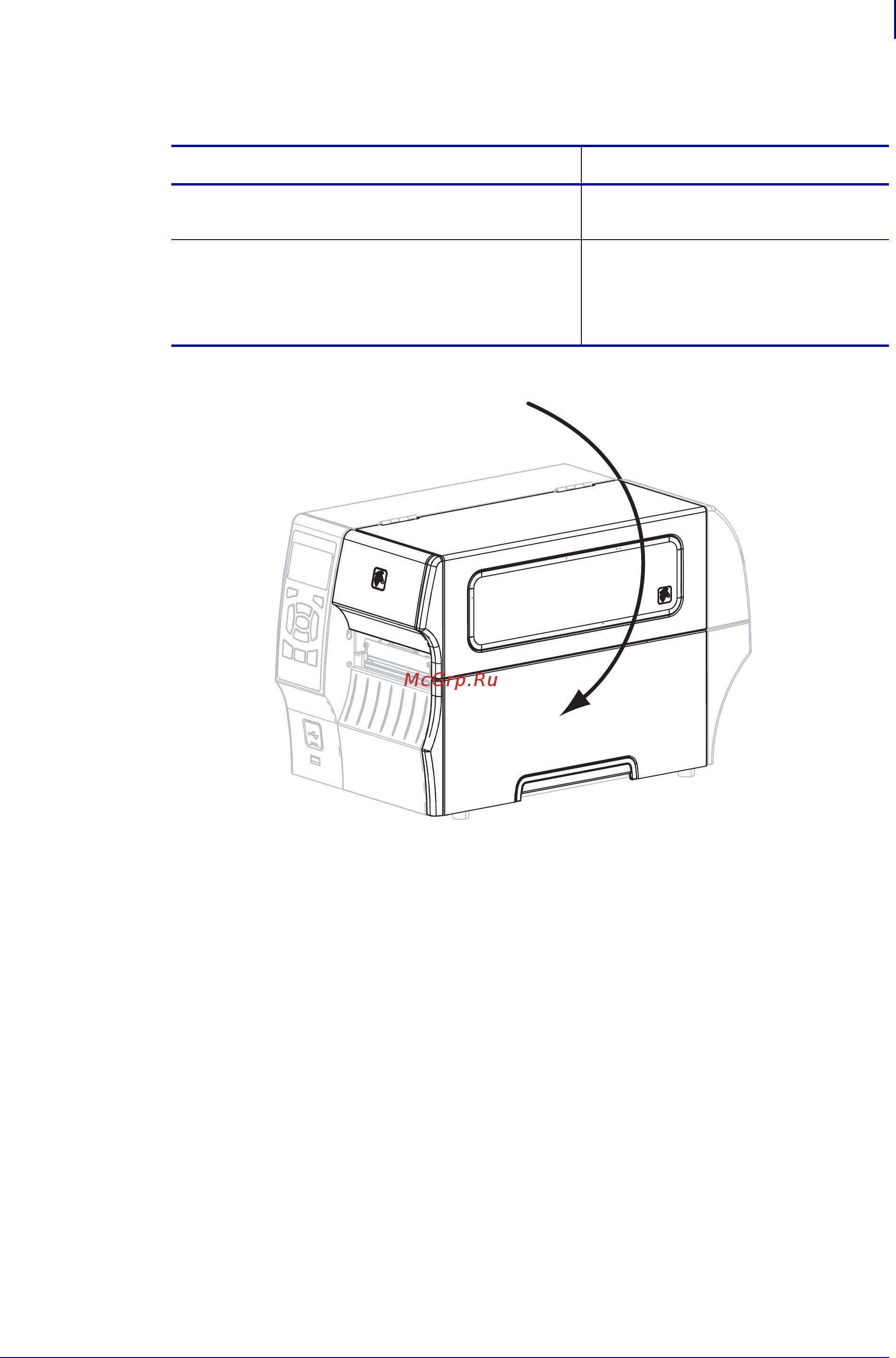

4. Закройте дверцу носителя.
5. Уста новите принтер в режим отрывания (дополнительные сведения см. в разделе
Режим печати на стр.69).
6. Нажмите кнопку PAUSE, чтобы выйти из режима паузы и включить печать.
В зависимости от настроек, принтер может выполнить калибровку или подачу
этикетки.
7. Если требуется, выполните Самотестирование CANCEL на стр.168, чтобы
проверить готовность принтера к печати.
Загрузка носителя в режиме отрывания завершена.
Если применяется... Тогда…
Носитель для прямой термопечати
(лентанетребуется)
Перейдите на шаг 4.
Носитель для термопереноса
(требуется лента)
a. Загрузите ленту в принтер,
если это еще не сделано.
См. Загрузка ленты на стр.60.
b. Перейдите на шаг 4.
