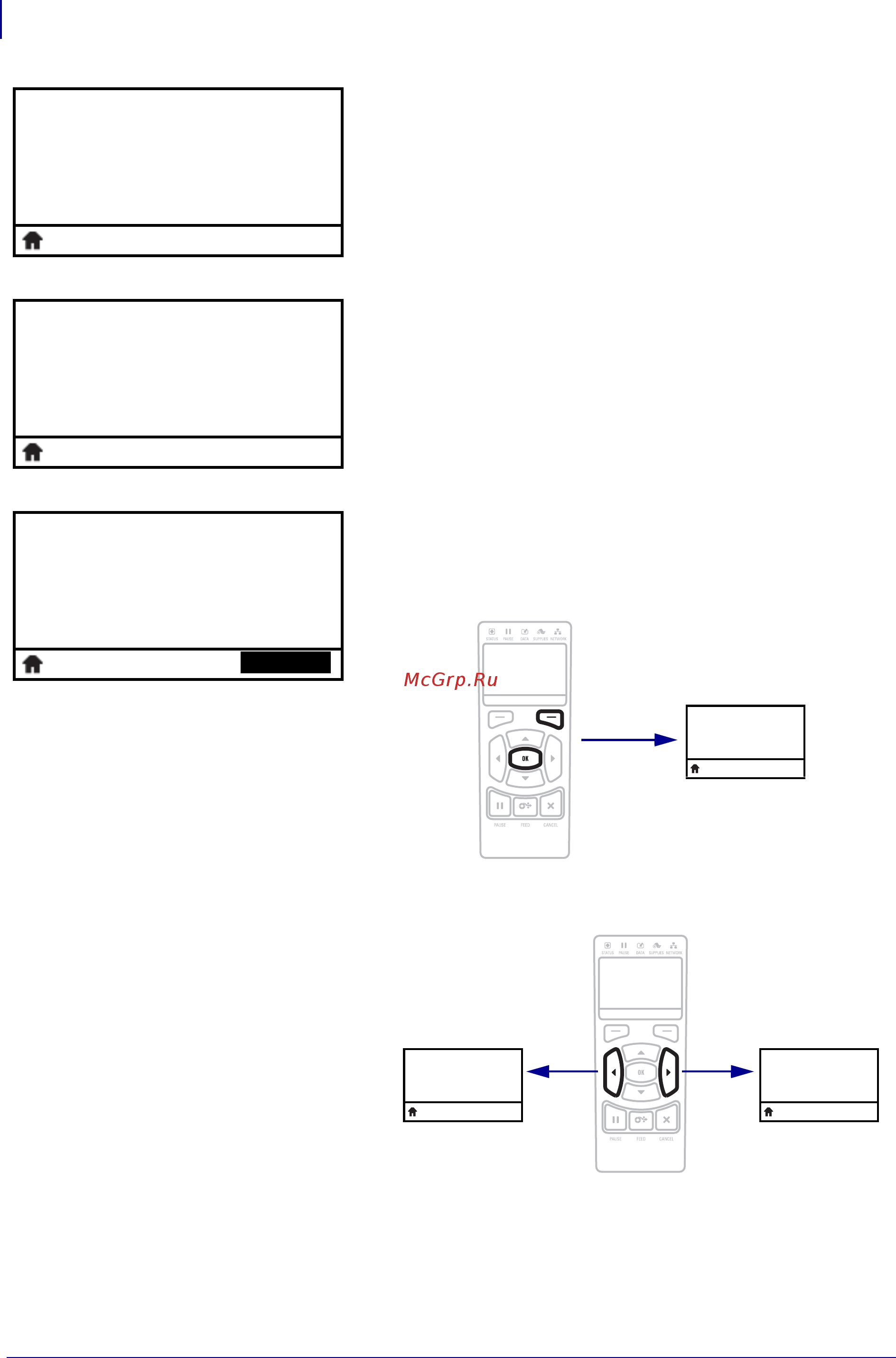

Настройка и регулировка принтера
Пользовательские меню— Меню ЯЗЫК
114
P1066582-152 ZT400 Series™ Руководство пользователя 06.05.2014
Установка значения разделителя
Уст ановите символ разделения, соответствующий
используемому в форматах этикеток.
Дополнительные сведения см. в разделе Символ разделения
на стр.85.
Установка режима ZPL
Выберите режим, соответствующий используемому
вформатах этикеток.
Дополнительные сведения см. в разделе Режим ZPL
на стр.86.
Клавиши меню «Датчики»
• Для перехода в следующее пользовательское меню
нажмите кнопку
OK или кнопку ВЫБОР СПРАВА, чтобы
выбрать элемент
ПЕРЕЙТИ.
• Для перехода по элементам пользовательского меню
нажимайте кнопки
СТРЕЛКА ВЛЕВО и СТРЕЛКА ВПРАВО.
▼
РАЗДЕЛИТЕЛЬ
,(2C)
▲
▼
РЕЖИМ ZPL
ZPL II
▲
МЕНЮ ДАТЧИКОВ
ПЕРЕЙТИ
ПЕРЕЙТИ
▼
ТИП ДАТЧИКА
ПЕРЕДАЮЩИЙ
▲
▼
РЕЖИМ ZPL
ZPL II
▲ ▼
ЯЗЫК
РУССКИЙ
▲
ПЕРЕЙТИ
