171
Устранение неполадок
Диагностика принтерa
06.05.2014 ZT400 Series™ Руководство пользователя P1066582-152
4. См. Рис.5 и Таблицу 8. Внимательно рассмотрите тестовые этикетки и определите,
на какой этикетке качество печати оптимально для данной области применения.
Если используется средство проверки штрихкодов, с его помощью измерьте полосы
или пустые области и вычислите контрастность печати. Если средство проверки
штрихкодов отсутствует, используйте визуальную проверку или системный сканер
для выбора
оптимального параметра темности с помощью этикеток, отпечатанных
при выполнении этого самотестирования.

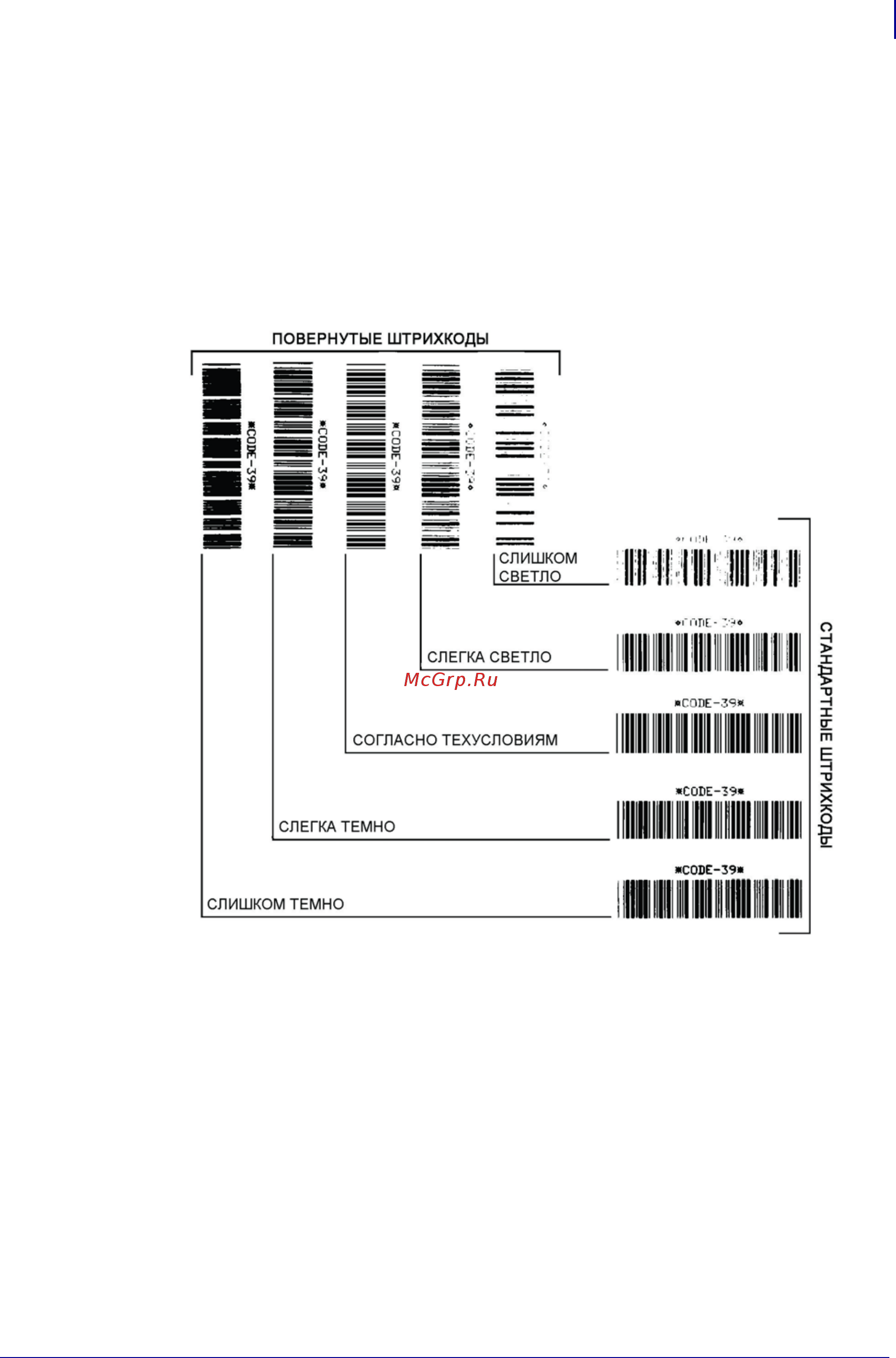

Рис. 5 • Сравнение темности штрихкодов
