177
Устранение неполадок
Диагностика принтерa
06.05.2014 ZT400 Series™ Руководство пользователя P1066582-152

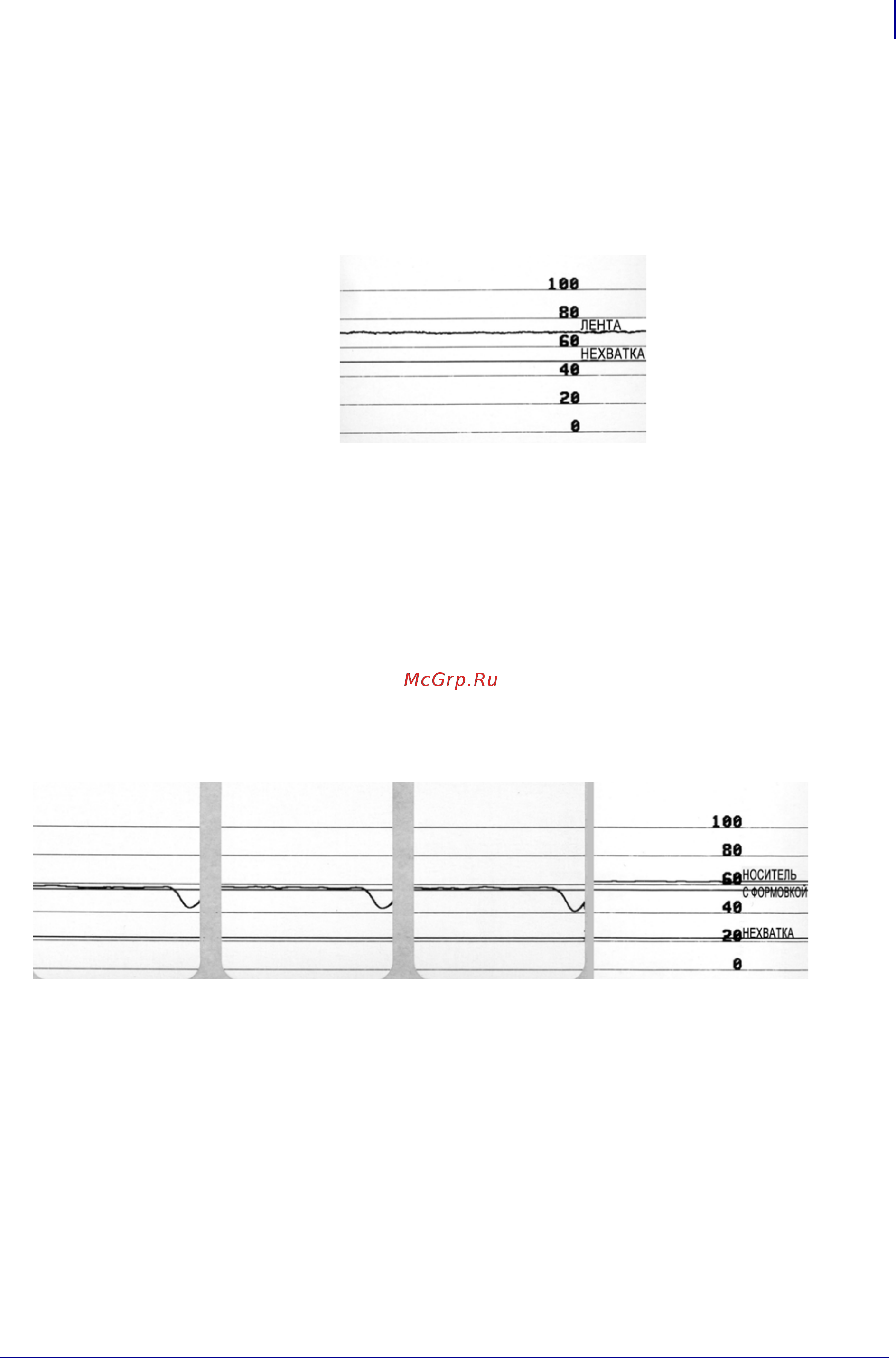

Профиль датчика ленты (Рис.7). Полоса с отметкой ЛЕНТА (1) в профиле
датчика обозначает показания датчика ленты. Параметр порогового значения датчика
ленты обозначен словом
НЕТ (2). Если показания датчика ниже порогового значения,
принтер не подтверждает наличие ленты.
Рис. 7 • Профиль датчика (участок ленты)
Профиль датчика носителя (Рис.8). Полоса с отметкой
НОСИТЕЛЬ (1)
впрофиле датчика обозначает показания датчика носителя. Настройки порогового
значения датчика носителя обозначены как
ФОРМОВКА (2). Пороговое значение вывода
носителя обозначается словом
НЕТ (3). Направленные вниз пики (4) обозначают зазоры
между этикетками (формовка), а линии между пиками (
5) обозначают расположение
этикеток.
Если сравнить отпечаток профиля датчика с отрезком носителя, пики должны быть
расположены на том же расстоянии, что и промежутки на носителе. Если расстояние
не совпадает, принтер может не определить местоположение промежутков.
Рис. 8 • Профиль датчика (участок носителя)
1
2
1
2
3
4
4
4
5
5
5
