37
Настройка и эксплуатация принтера
Загрузка носителя
06.05.2014 ZT400 Series™ Руководство пользователя P1066582-152

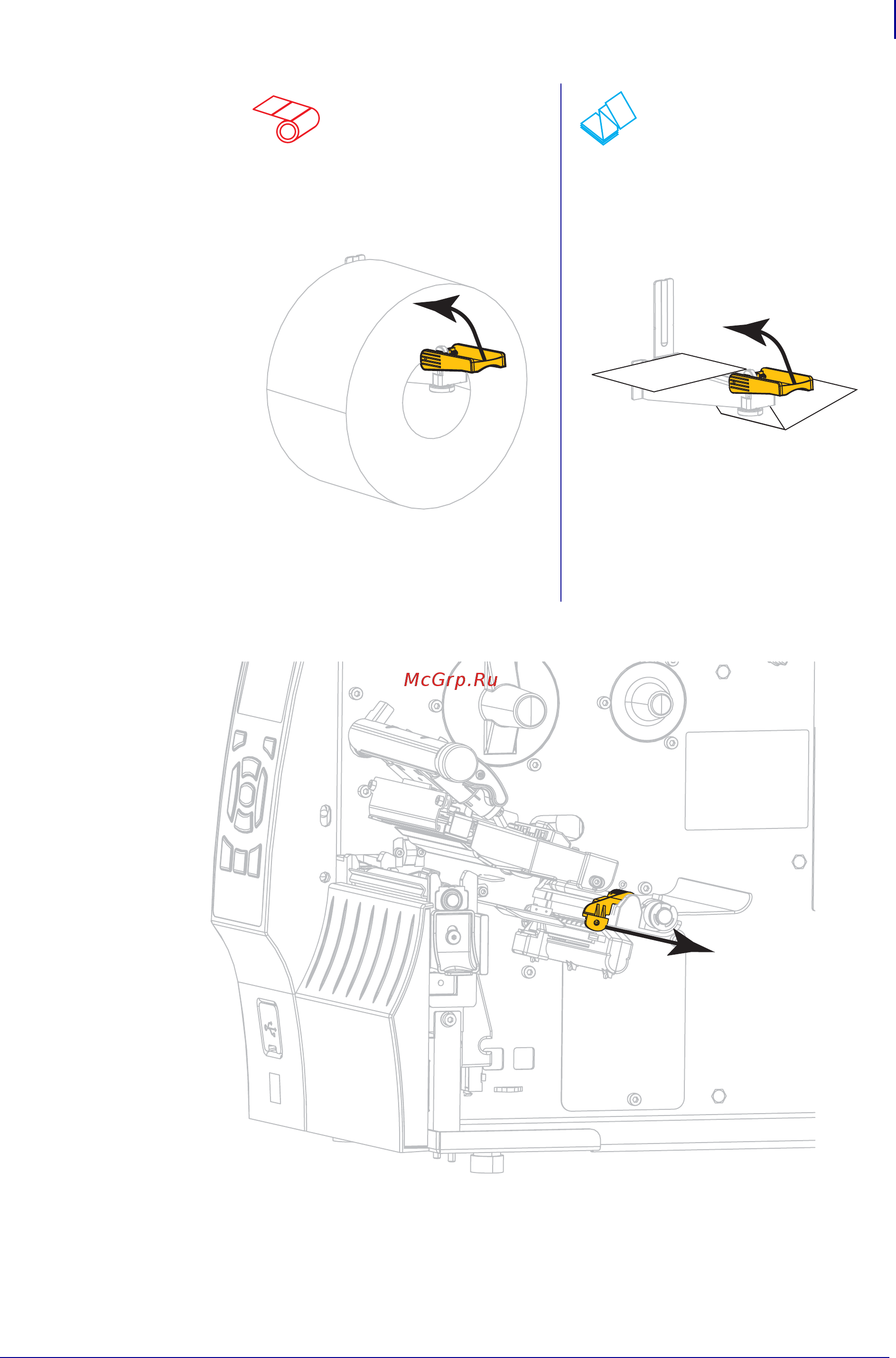

4. Полностью выдвиньте направляющую носителя.
3-d. Поднимите вверх направляющую
подачи носителя и сдвиньте ее,
чтобы она коснулась края рулона.
Поднимите вверх направляющую
подачи носителя и сдвиньте ее,
чтобы она коснулась края
носителя.
3-e. Перейдите на шаг 4. Перейдите на шаг 4 и оставшиеся
шаги для рулонного носителя.
Рулонный носитель
(продолжение)
Фальцованный
носитель
(продолжение)
