Настройка и эксплуатация принтера
Загрузка носителя— Режим перемотки
54
P1066582-152 ZT400 Series™ Руководство пользователя 06.05.2014

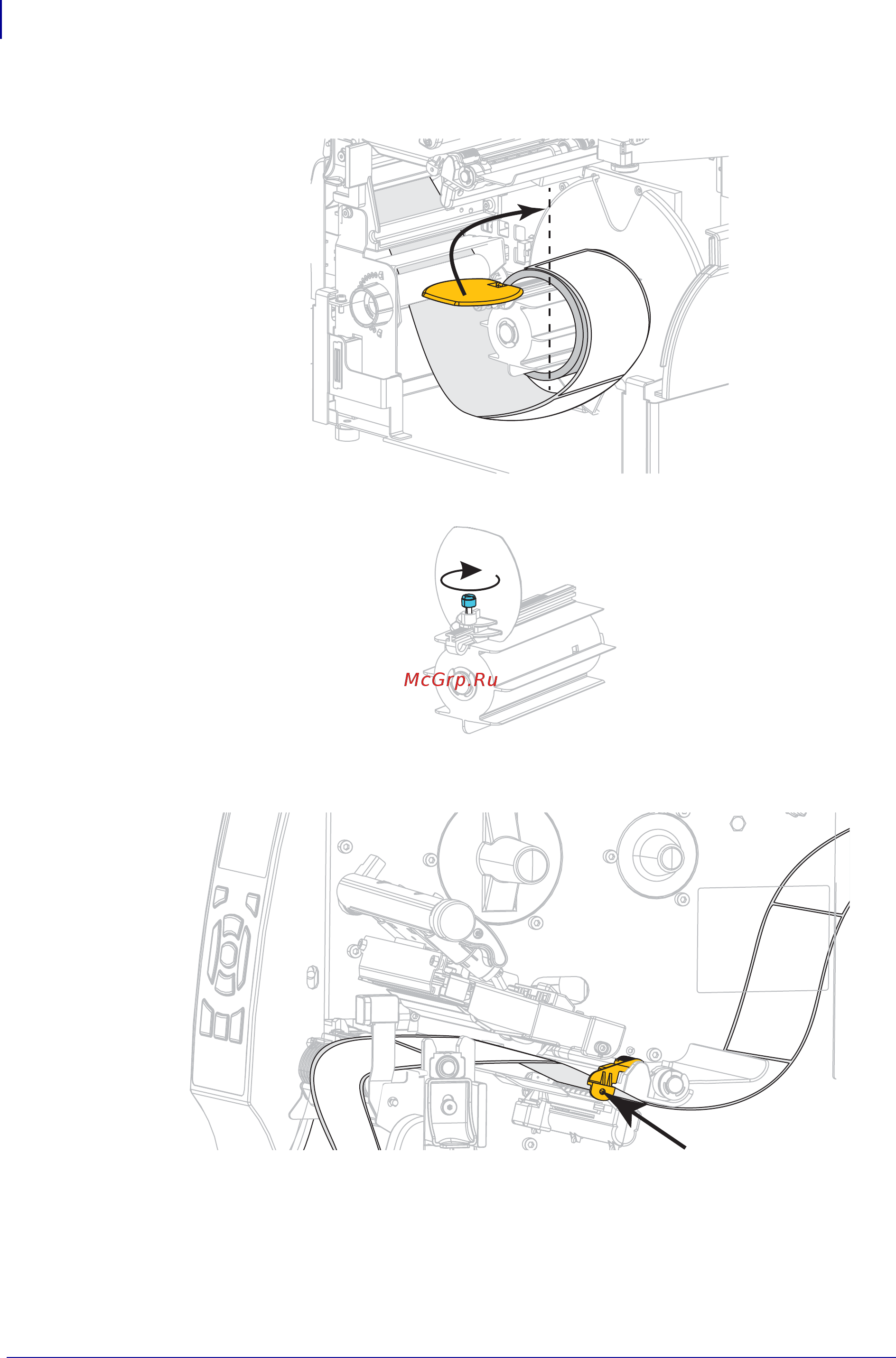

9. Поднимите вверх направляющую перемотки носителя и сдвиньте ее, чтобы
она коснулась носителя.
10. Затяните винт на направляющей перемотки носителя.
11. Сдвиньте внешнюю направляющую носителя так, чтобы она касалась края
носителя.
