Описание аппарата — быстрый обзор
Вид спереди
10
099-002129-EW508
30.08.2016

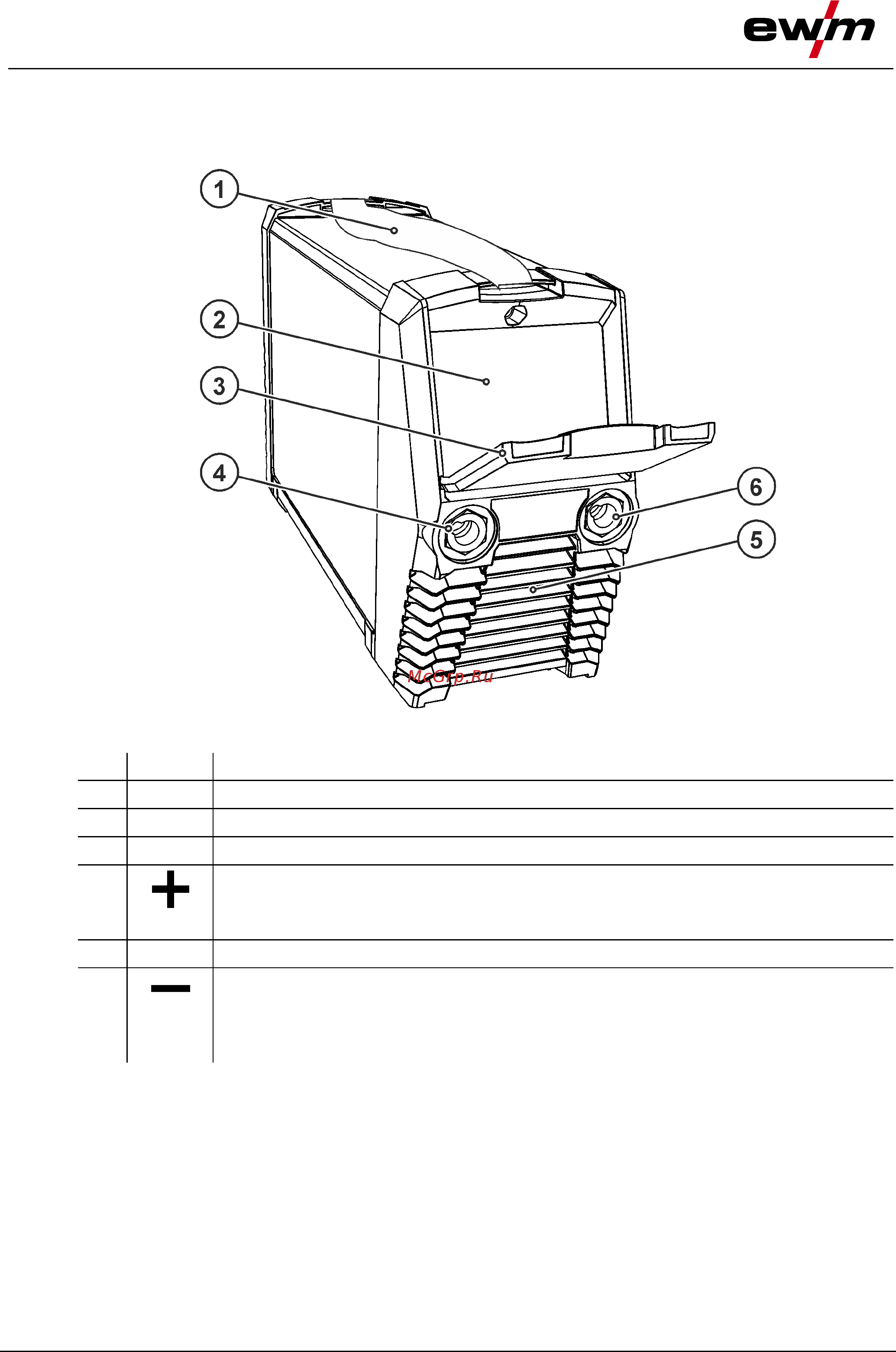

4 Описание аппарата — быстрый обзор
4.1 Вид спереди
Рисунок 4-1
Поз.
Символ
Описание 0
1
Транспортировочный ремень > см. главу 5.1.4
2
Управление аппаратом > см. главу 4.3
3
Предохранительный клапан
4
Розетка, сварочный ток "+"
• ВИГ: Подключение кабеля массы
• Ручная сварка: подсоединение электрододержателя или кабеля массы
5
Выпускное отверстие для охлаждающего воздуха
6
Розетка, сварочный ток "–"
• Ручная сварка стержневыми электродами: подсоединение электрододержателя или кабеля
массы
• Сварка ВИГ: подключение кабеля сварочного тока сварочной горелки ВИГ
