Конструкция и функционирование
Ручная сварка стержневыми электродами
20
099-002129-EW508
30.08.2016
5.3 Ручная сварка стержневыми электродами
ОСТОРОЖНО
Опасность сдавливания и ожога!
При удалении отработавших или вставке новых электродов:
• Выключите аппарат с помощью главного выключателя;
• Наденьте специальные защитные перчатки;
• Пользуйтесь щипцами с изолированными ручками для удаления отработавших электродов или для
перемещения свариваемого изделия и
• Электрододержатель следует всегда откладывать на изолирующую подкладку!
5.3.1 Подключение электрододержателя и кабеля массы
При выборе полярности руководствуйтесь указаниями фирмы-изготовителя электродов, приведенными
на упаковке электродов.

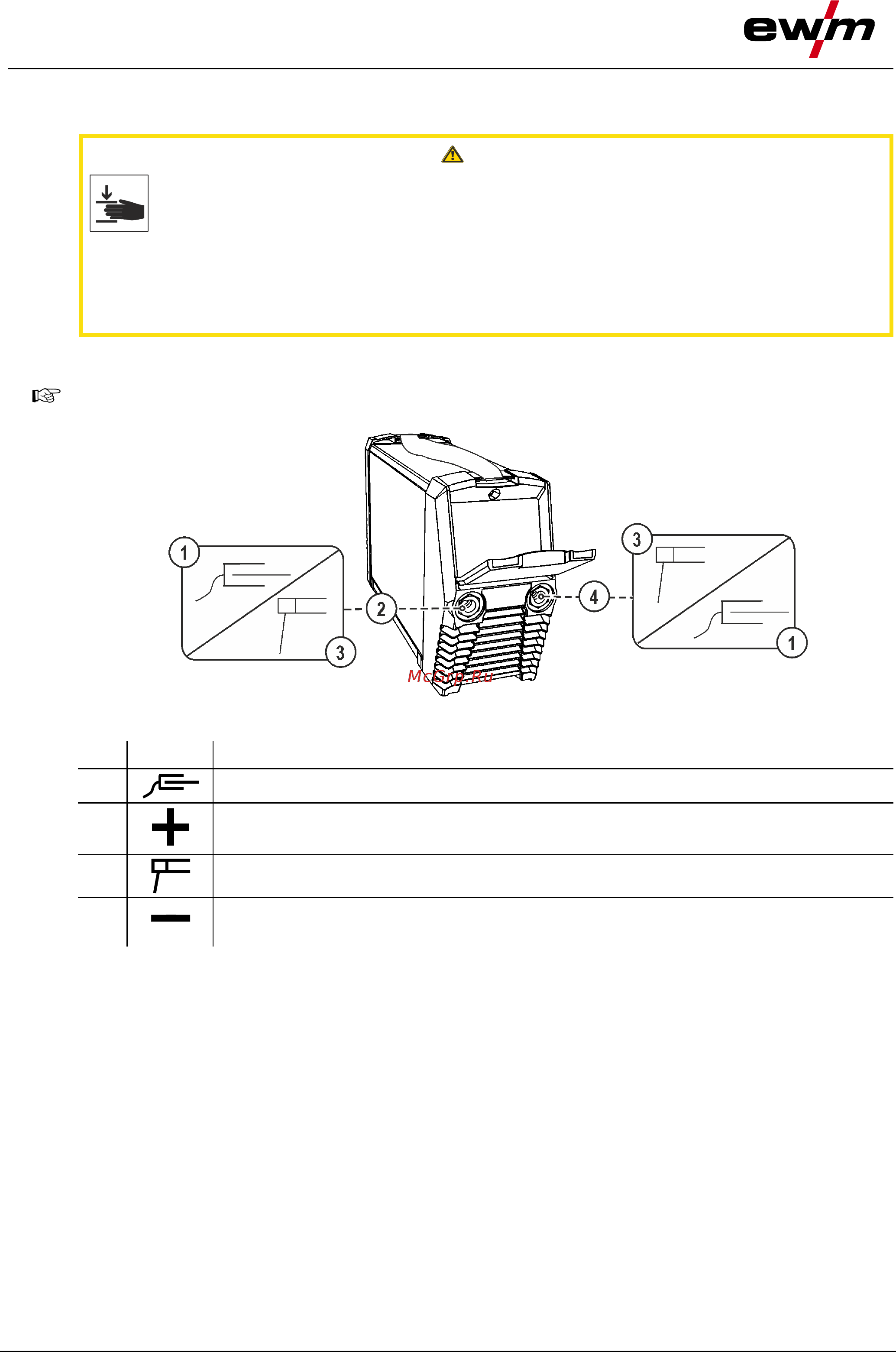

Рисунок 5-6
Поз.
Символ
Описание 0
1
Заготовка
2
Гнездо, сварочный ток "+"
Подсоединение электрододержателя или кабеля массы
3
Электрододержатель
4
Розетка, сварочный ток «-»
Подключениe кабеля массы или электрододержателя
• Вставить штекер кабеля электрододержателя или в гнездо сварочного тока „+“ или „-“ и закрепить поворотом вправо.
• Вставить штекер кабеля массы или в гнездо сварочного тока „+“ или „-“ и закрепить поворотом вправо.
