Конструкция и функционирование
Транспортировка и установка
16
099-002129-EW508
30.08.2016

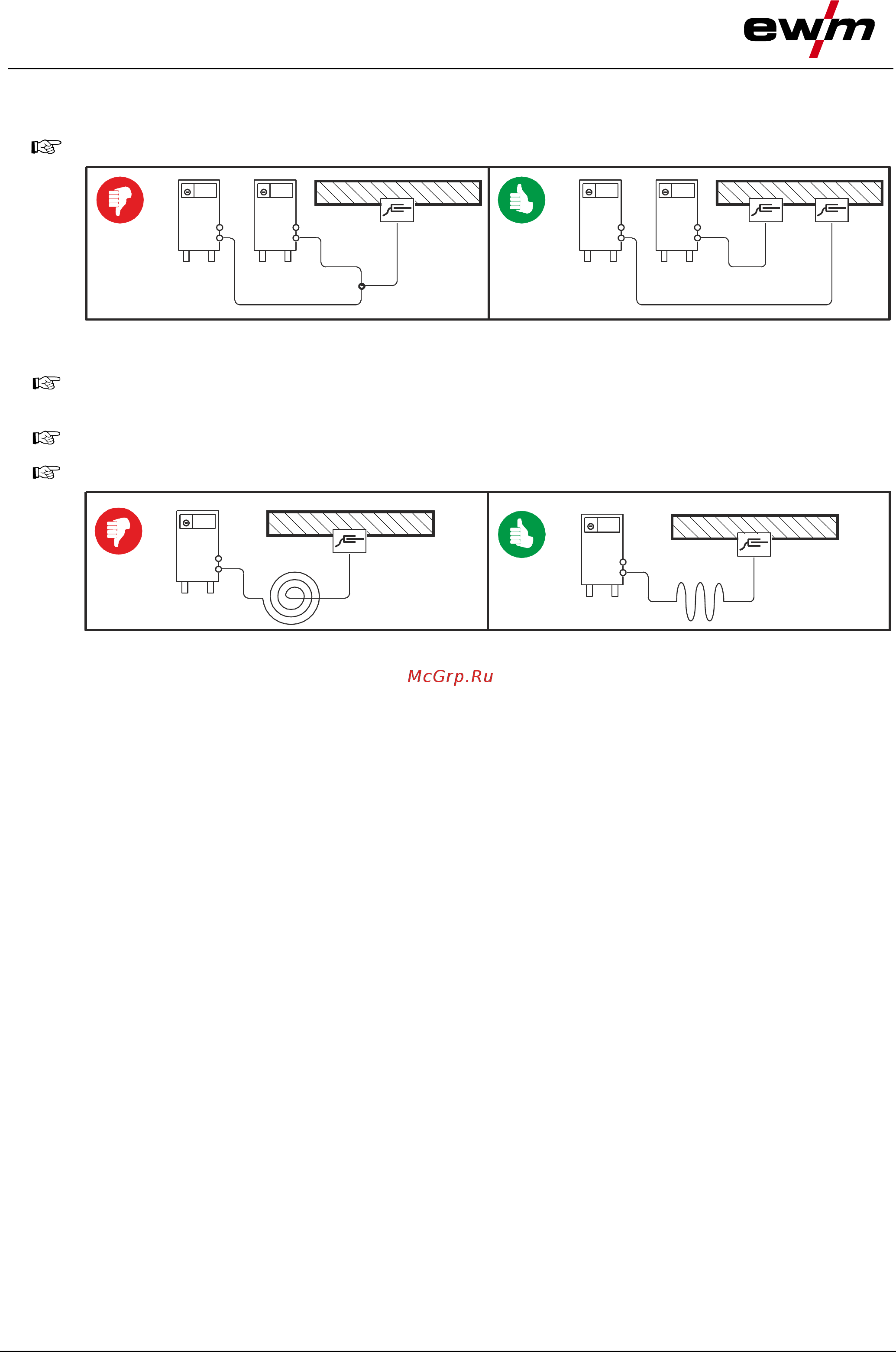

5.1.5 Указания по прокладке кабелей сварочного тока
Для каждого сварочного аппарата использовать кабель массы из его комплекта поставки!
Рисунок 5-2
Кабели сварочного тока, пакеты шлангов горелок и промежуточные пакеты шлангов полностью смотать.
Избегать образования петель!
Длина кабелей ни в коем случае не должна быть больше предписанной.
Если кабель слишком длинный, его следует укладывать волнообразно.
Рисунок 5-3
