Конструкция и функционирование
Сварка ВИГ
099-002129-EW508
30.08.2016
27
5.4.2 Подключение сварочной горелки ВИГ с перекидным газовым вентилем
Всегда следует использовать сварочную горелку, соответствующую данной задаче сварки (см.
инструкцию по эксплуатации горелки).

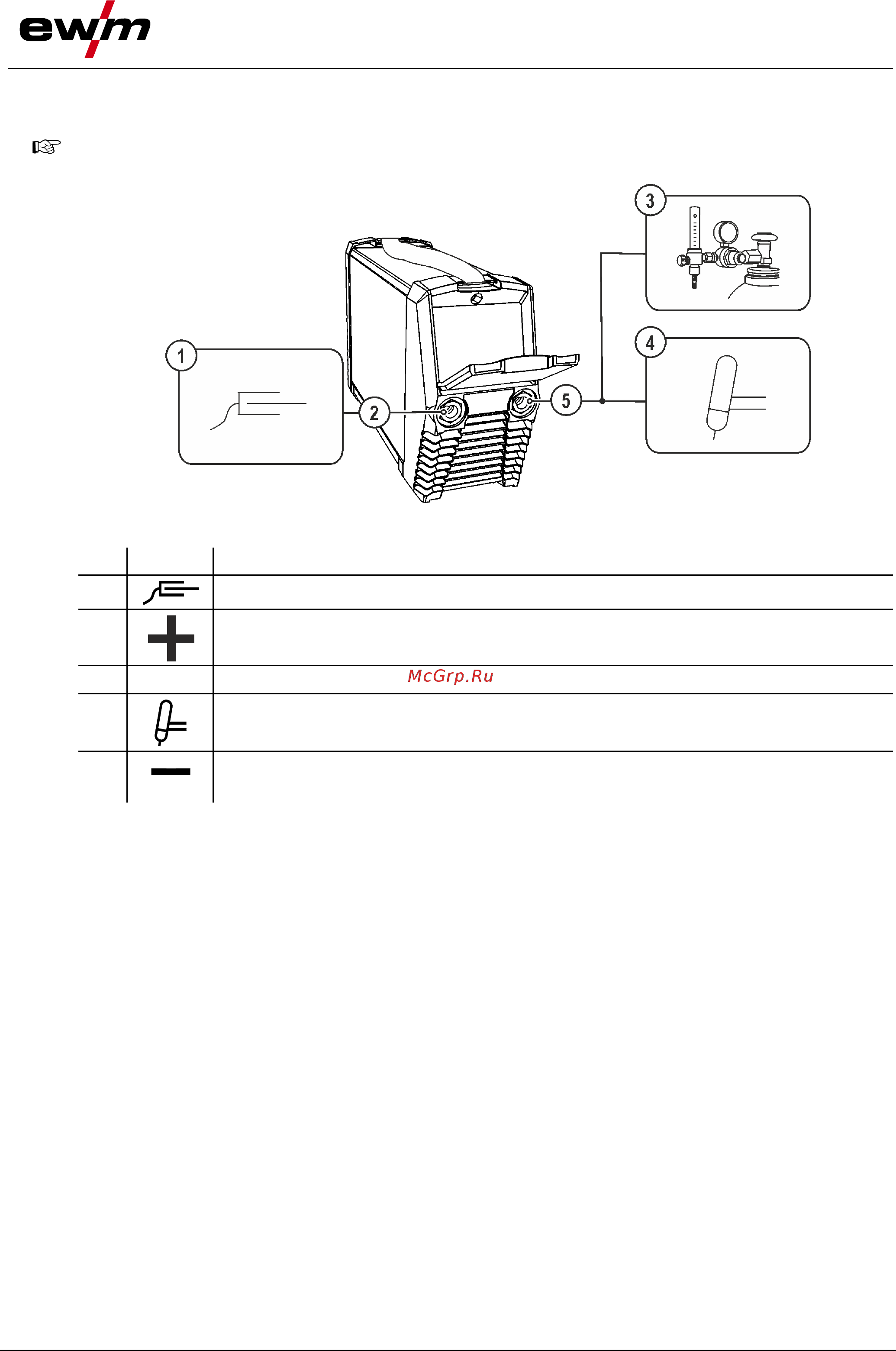

Рисунок 5-15
Поз.
Символ
Описание 0
1
Заготовка
2
Гнездо, сварочный ток "+"
Подключение кабеля массы
3
Выходной стороне редуктора
4
Сварочная горелка
5
Гнездо, сварочный ток "-"
Подключение кабеля сварочного тока сварочной горелки ВИГ
• Вставить штекер кабеля сварочного тока универсальной горелки в гнездо сварочного тока „-“ и закрепить поворотом
вправо.
• Вставить штекер кабеля массы в гнездо подключения сварочного тока "+" и закрепить поворотом вправо.
• Прикрутить соединительный штуцер защитного газа сварочной горелки к редуктору давления баллона защитного
газа.
