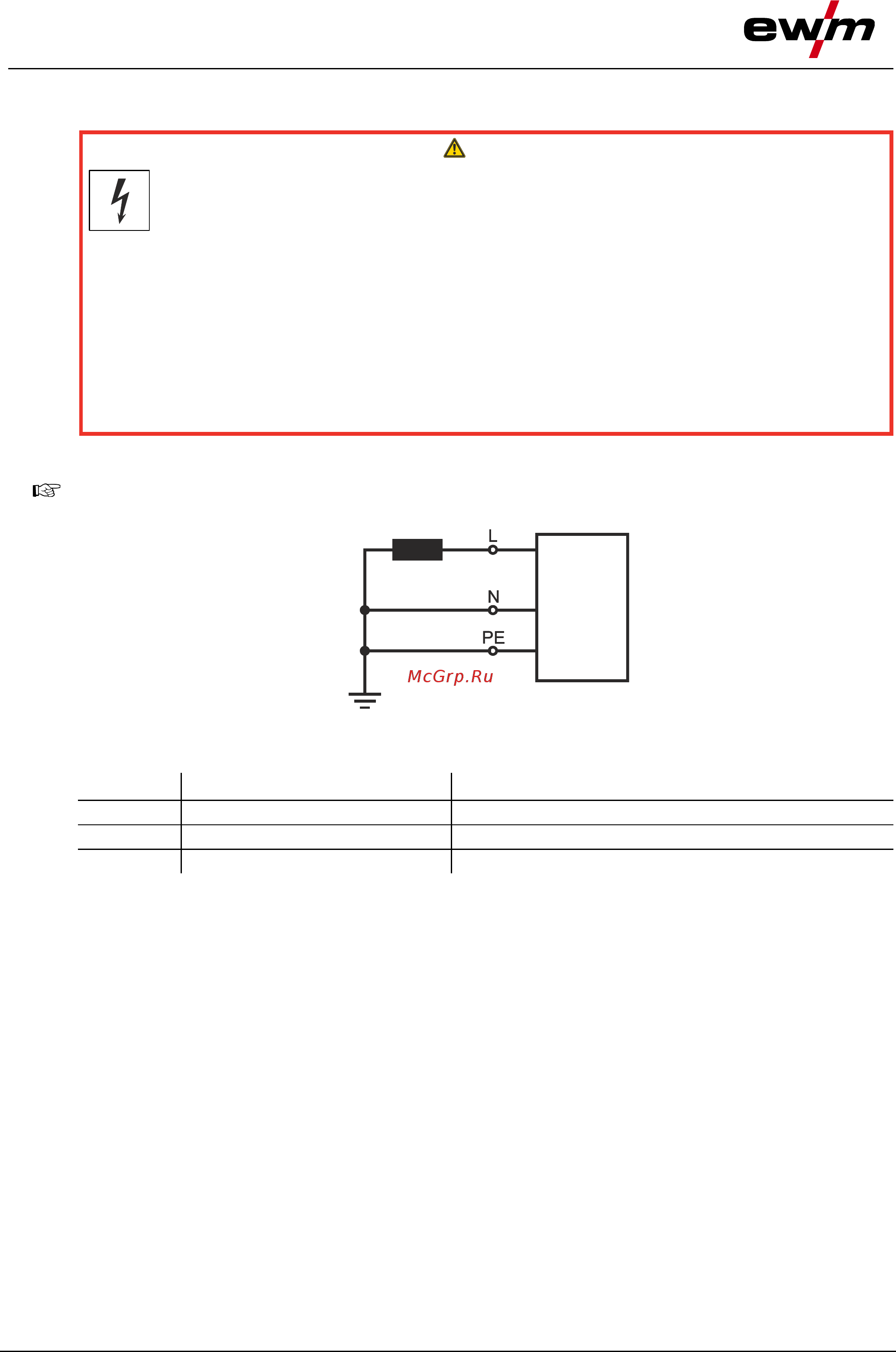

![Ewm PICO 160 CEL PULS [18/47] Подключение к электросети](/views2/1303721/page18/bg12.png)
Конструкция и функционирование
Транспортировка и установка
18
099-002129-EW508
30.08.2016
5.1.7 Подключение к электросети
ОПАСНОСТЬ
Опасность при ненадлежащем подключении к электросети!
Ненадлежащее подключение к электросети может привести к телесным повреждениям или
материальному ущербу!
• Подключать аппарат только к розетке с защитным проводом, подсоединенным согласно предписаниям.
• Сетевое напряжение, указанное в табличке с паспортными данными, должно соответствовать
напряжению питания.
• При необходимости подсоединения новой сетевой вилки установку должен выполнять только
специалист-электротехник в соответствии с национальными законами или предписаниями!
• Специалист-электротехник должен регулярно проверять сетевую вилку, розетку и линию питания!
• Во время работы от генератора его следует заземлить в соответствии с указаниями в руководстве по
его эксплуатации. Созданная сеть должна быть предназначена для эксплуатации аппаратов с классом
защиты I.
5.1.7.1 Форма сети
Аппарат разрешается подключать только к однофазной 2-проводной системе с заземленным нулевым
проводом и использовать только с такой системой.
Рисунок 5-5
Экспликация
Поз.
Обозначение
Распознавательная окраска
L
Внешний провод
коричневый
N
Нулевой провод
синий
PE
Защитный провод
желто-зеленый
• Вставить вилку отключенного устройства в соответствующую розетку.
