Описание аппарата
Вид спереди
099-004854-EW508
02.11.2011
19

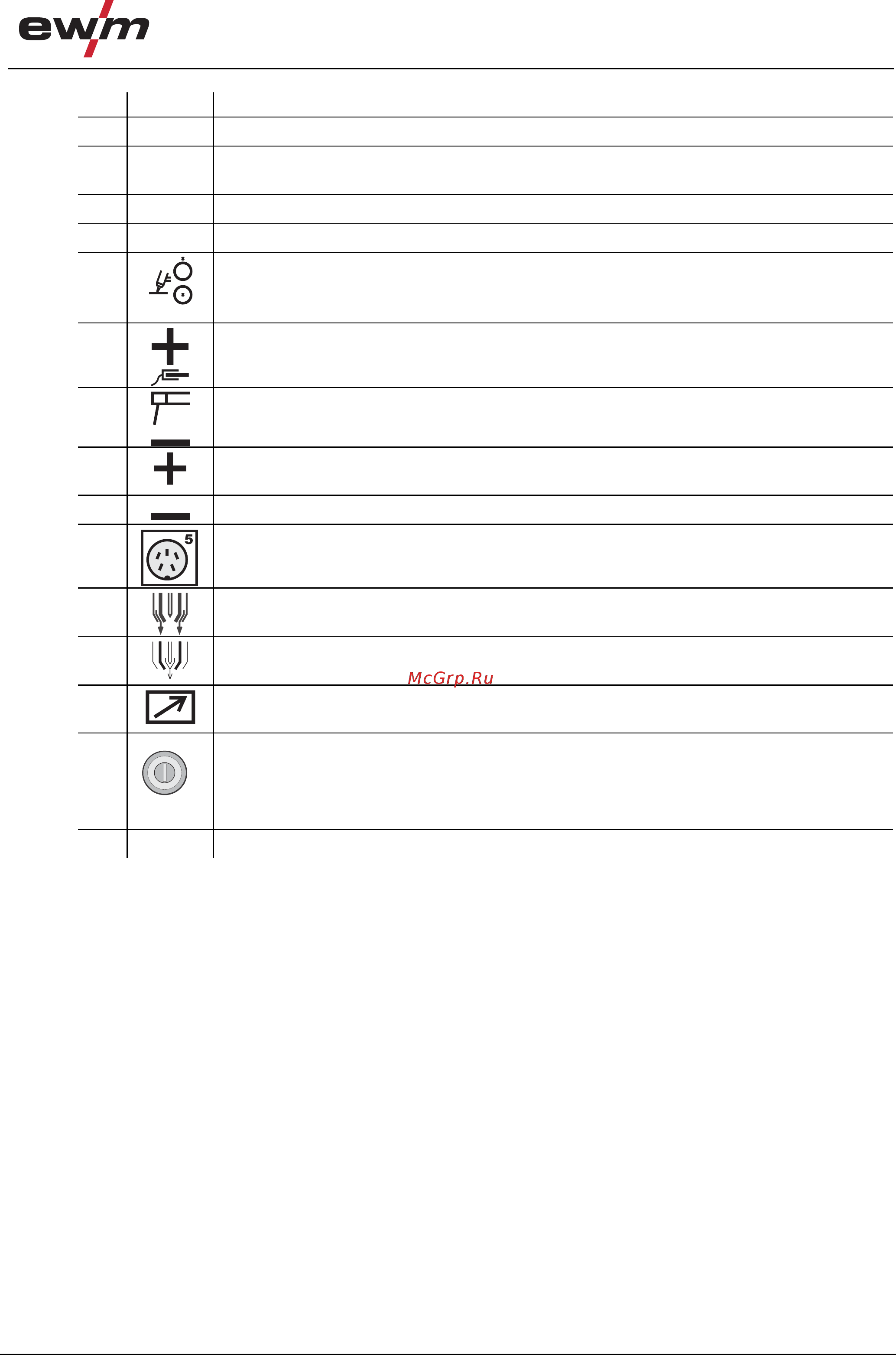

Поз. Символ Описание 0
1
Ручка для транспортировки
2
Управление аппаратом
см. гл. "Управление аппаратом - элементы управления"
3
Впускное отверстие для охлаждающего воздуха
4
Ножки аппарата
5
Кнопка дежурной дуги с сигнальной лампочкой
Сигнальная лампочка не светится: дежурная дуга выключена
Сигнальная лампочка светится: дежурная дуга горит
6
Контактная розетка, сварочный ток «+» (при полярности DC-)
Подключение кабеля массы
7
Контактная розетка, сварочный ток «-» (при полярности DC-)
Подключение электрододержателя
8
Розетка дежурного тока
Потенциал сопла плазменной сварочной горелки
9
Розетка сварочного тока, сварочная горелка
10
5-контактная розетка, кабель управления сварочной горелки
11
Соединительный штуцер G1/4 защитного газа, выход сварочного аппарата
Посоединение к сварочной горелке или к блоку дозирования газа (GDE)
12
Соединительный штуцер G1/4 плазменногогаза, выход сварочного аппарата
Подсоединение к сварочной горелке или к блоку дозирования газа (GDE)
13
19-контактная розетка
Подключение устройства дистанционного управления
14
0
1
Замковый выключатель для защиты от использования посторонними
Положение 1 > изменение возможно,
положение 0 > изменение невозможно.
См. раздел «Защита параметров сварки от несанкционированного доступа».
15
Винты крепления блока дозирования газа
