Конструкция и функционирование
Сварка ВИГ
42
099-004854-EW508
02.11.2011
5.8.2.1 Подача защитного газа

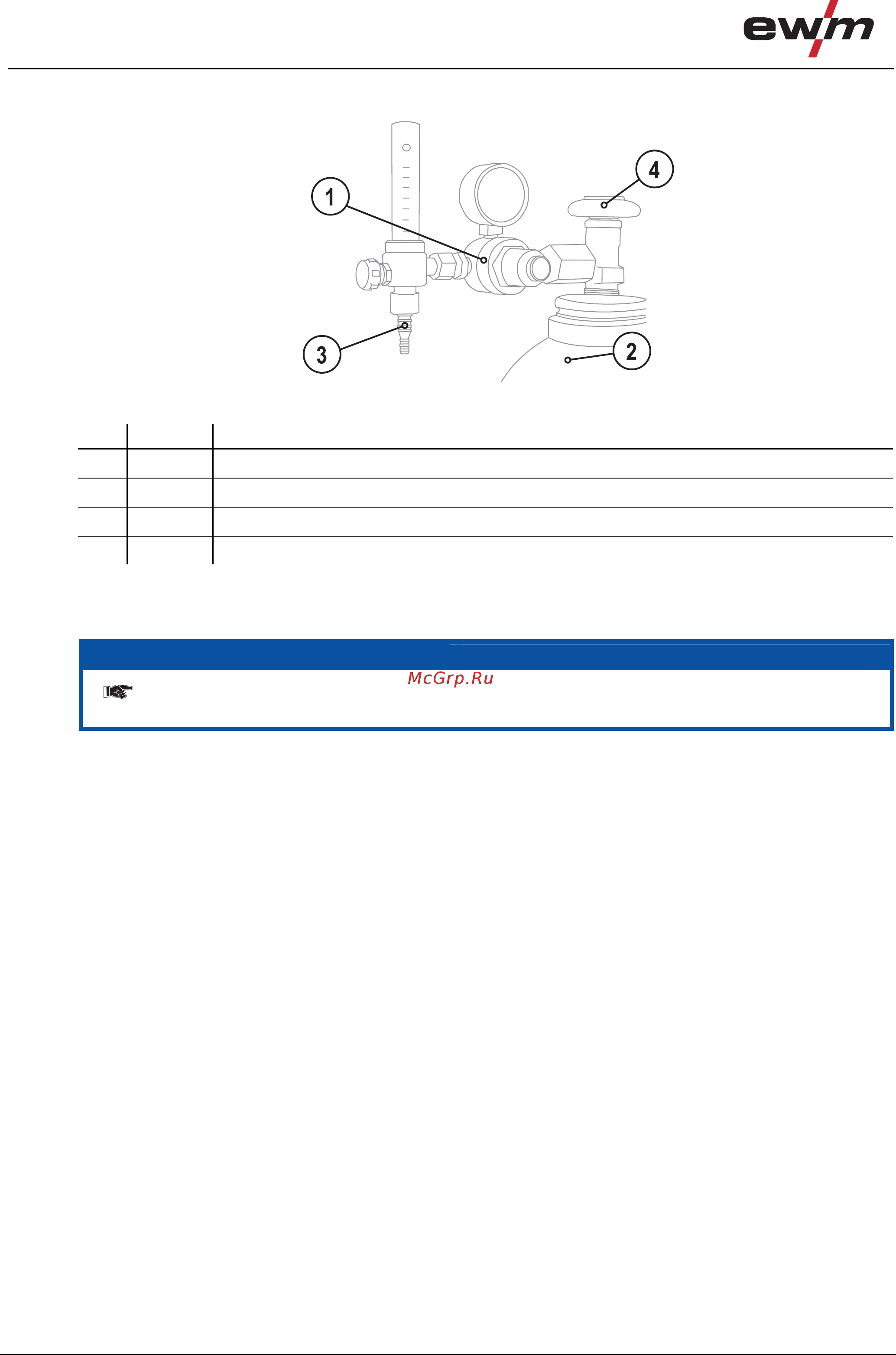

Рисунок 5-8
Поз. Символ Описание 0
1
Редуктор давления
2
Баллон с защитным газом
3
Выходной стороне редуктора
4
Клапан газового баллона
• Установить баллон защитного газа в предусмотренное для этого крепление баллона.
• Зафиксировать баллон защитного газа страховочной цепью.
УКАЗАНИЕ
Перед подключением редуктора давления к газовому баллону следует кратковременно открыть
клапан баллона, чтобы выдуть возможные загрязнения.
• Герметично привинтите редуктор на вентиль газового баллона.
• Накрутить накидную гайку соединительного элемента газового шланга на выходной стороне редуктора.
• Присоединитe газовый шланг накидной гайкой G1/4" к соответствующему патрубку сварочного аппарата либо
устройству подачи проволоки (в зависимости от исполнения)
