Конструкция и функционирование
Сварка плазмой
30
099-004854-EW508
02.11.2011
5.7 Сварка плазмой
5.7.1 Подсоединение сварочной горелки (с блоком дозирования газа GDE)
УКАЗАНИЕ
Если подключение плазменного и защитного газа выполняется с ипользованием блока дозирования
газа (GDE), то подключение между сварочным аппаратом и блоком дозирования газа (GDE)
производится с использованием соединительных газовых трубопроводов, входящих в комплект
поставки, оснащенных с двух сторон накидными гайками G ¼".
GDE может применяться для сварки плазмой или для сварки ВИГ.
Переходники для подсоединения разъемов
сварочной газовой горел
ки при необходимости
накручиваются на блок дозирования газа.
Перед вводом в эксплуатацию плазменная сварочная горелка должна быть укомплектована и
соответствующим образом отрегулирована для сварочного задания!

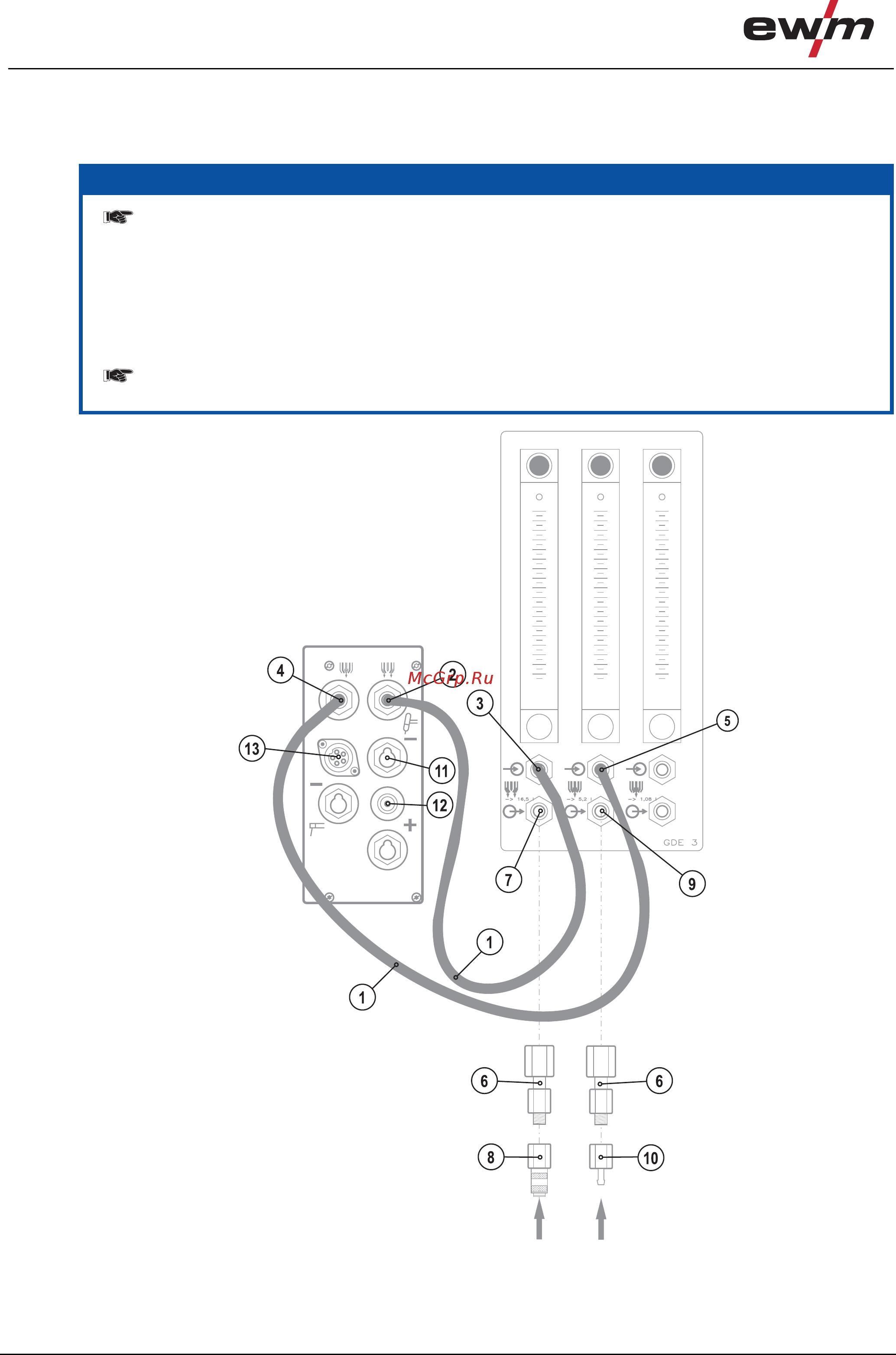

Рисунок 5-3
