5.7.2 Подсоединение сварочной горелки (без блока дозирования газа GDE)
УКАЗАНИЕ
Перед вводом в эксплуатацию плазменная сварочная горелка должна быть укомплектована и
соответствующим образом отрегулирована для сварочного задания!

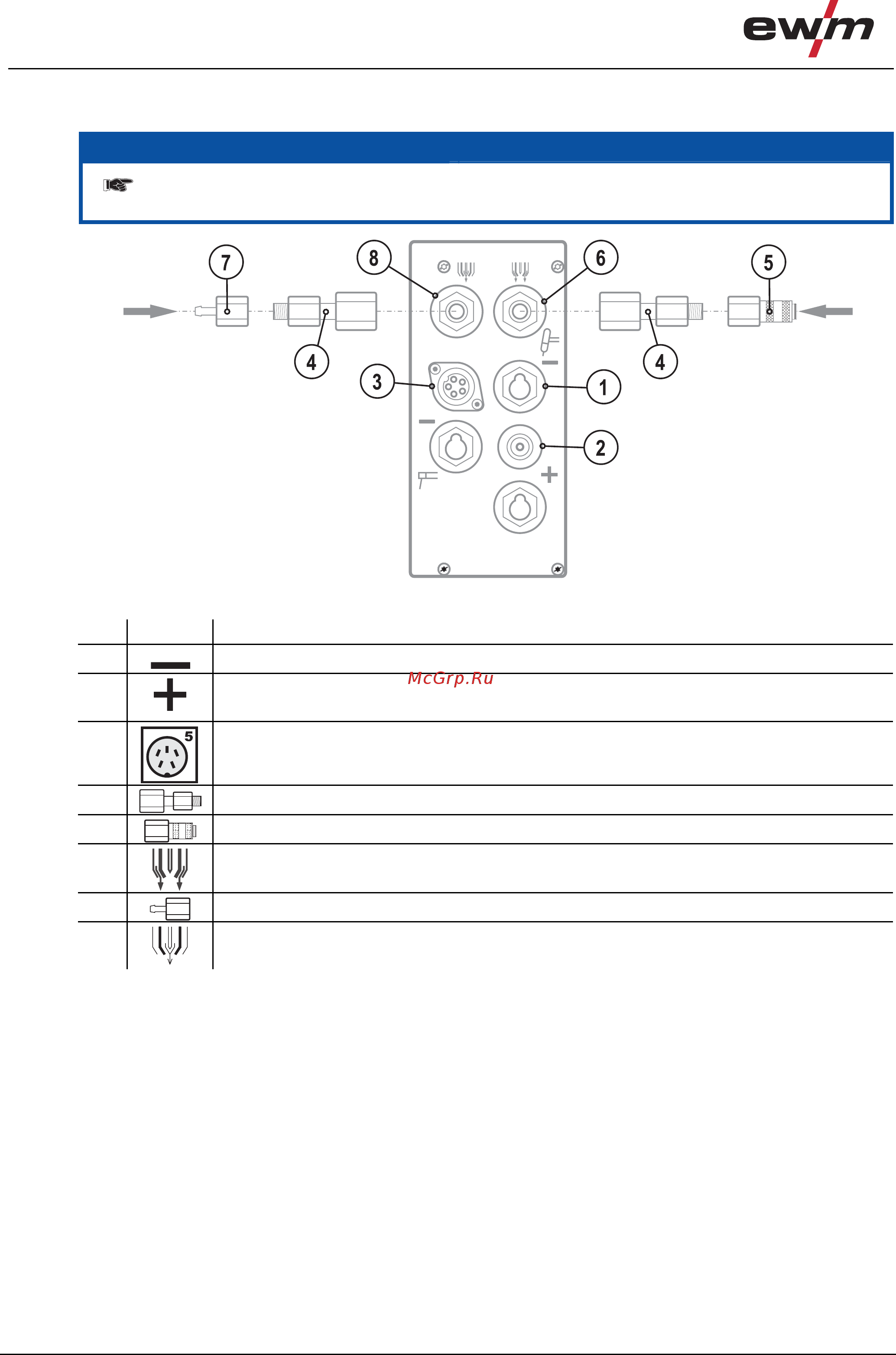

Рисунок 5-4
Поз. Символ Описание 0
1
Розетка сварочного тока, сварочная горелка
2
Розетка дежурного тока
Потенциал сопла плазменной сварочной горелки
3
5-контактная розетка, кабель управления сварочной горелки
4
Переходник (G1/4 > G1/8)
5
Переходник (G1/8 > соединительная муфта)
6
Соединительный штуцер G1/4 защитного газа, выход сварочного аппарата
Посоединение к сварочной горелке или к блоку дозирования газа (GDE)
7
Переходник (G1/8 > штуцер)
8
Соединительный штуцер G1/4 плазменногогаза, выход сварочного аппарата
Подсоединение к сварочной горелке или к блоку дозирования газа (GDE)
Вставить штекер кабеля сварочного тока в гнездо, сварочный ток „-“ и закрепить.
Штекер электропровода дежурной дуги горелки вставить в "Розетку дежурного тока".
Штекер кабеля управления горелки подсоединить и зафиксировать в "5-контактном соединительном гнезде, кабель
управления сварочной горелки ".
• «Переходник (G1/4 > G1/8)» накрутить на «Соединительный штуцер G1/4 защитного газа, выход сварочного
аппарата».
• "Переходник (G1/8 > соединительная муфта)" накру
тить на "переходник (G1/4 > G1/8)".
Штуцер трубопровода защитного газа горелки вставить в "переходник (G1/8 >соединительная муфта".
• "Переходник (G1/4 > G1/8)" накрутить на "Соединительный штуцер G1/4, соединение плазменный газ)".
Переходник (G1/8 > штуцер) накрутить на переходник (G1/4 > G1/8).
Одеть розетку газопровода плазменной горелки на переходник (G1/8 > штекер).
