Ewm Tetrix 350 AC/DC Synergic Plasma [21/111] Описание аппарата
![Ewm Tetrix 350 AC/DC Synergic Plasma [21/111] Описание аппарата](/views2/1304598/page21/bg15.png)
Описание аппарата
Вид сзади
099-004854-EW508
02.11.2011
21

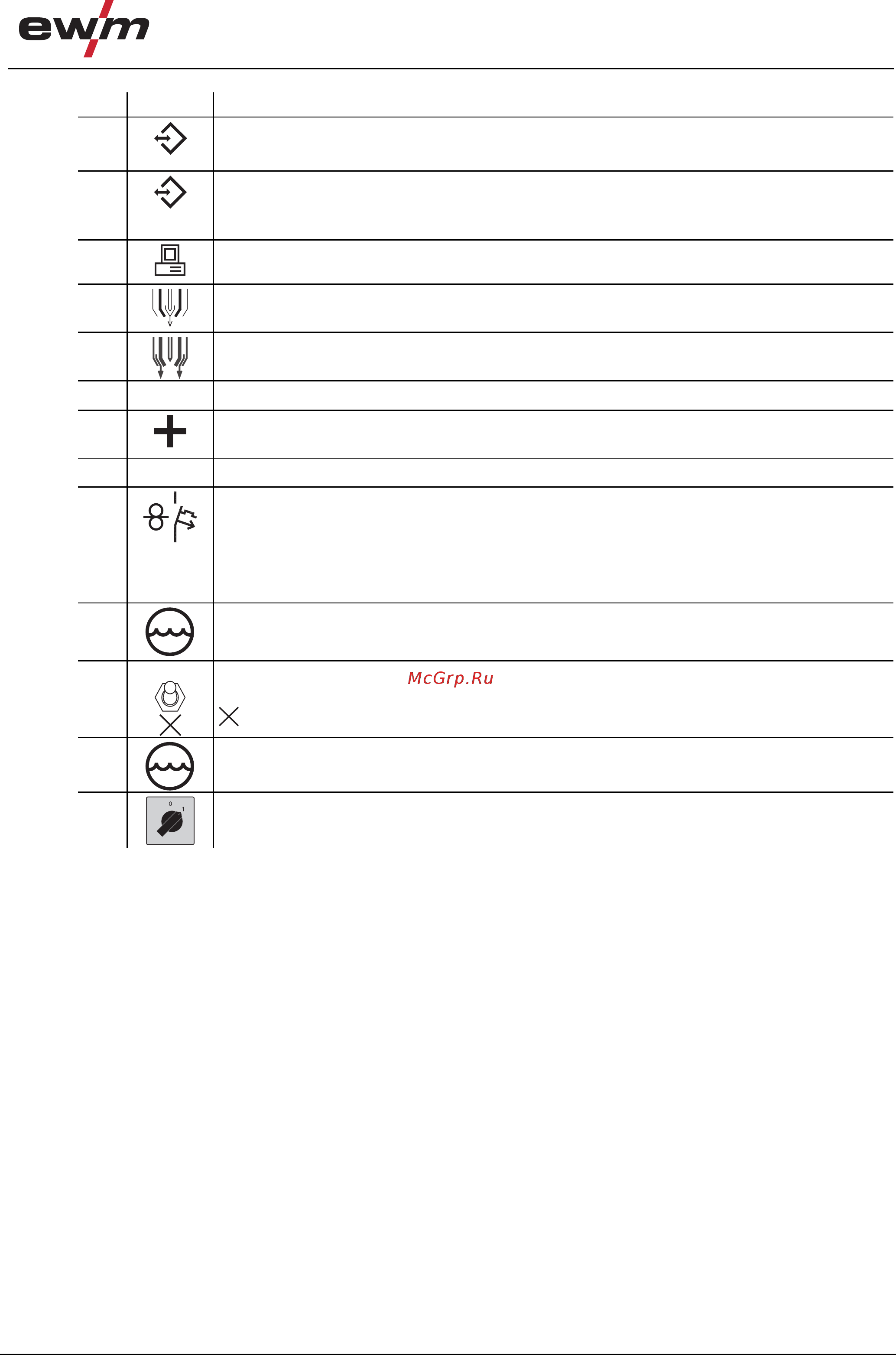

Поз. Символ Описание 0
1
analog
19-контактная розетка
Аналоговый интерфейс для подключения автомата
2
digital
7-контактная розетка (цифровая)
Для подключения цифровых компонентов (интерфейс для документации, интерфейс для роботов
или дистанционный регулятор и т.д.)
3
COM
Интерфейс ПК, последовательный (9-контактная розетка D-Sub)
4
Соединительный штуцер G1/4“, подсоединение плазменного газа
Подсоединение к редуктору давления
5
Соединительный штуцер G1/4“, подсоединение защитного газа
Подсоединение к редуктору давления
6
Выпускное отверстие для охлаждающего воздуха
7
Розетка дежурного тока
Потенциал сопла плазменной сварочной горелки
8 Сетевой кабель
9
42V/4A
Кнопка "Предохранитель-автомат"; Предохранитель:
• Узел зажигания
• Газовый клапан
• Периферийные устройства на 7-контактных цифровых интерфейсах (задняя сторона аппарата)
Нажатием кнопки вернуть сработавший предохранитель-автомат в исходное состояние
10
4-контактная розетка
напряжение питания охладителя
11
HF
HF
Переключатель способов зажигания дуги
HF
= высокочастотное зажигание дуги
HF
= Liftarc (контактное зажигание дуги)
12
8-контактная розетка
подключение кабеля управления охладителя
13
Главный выключатель, включение/выключение сварочного аппарата
