Конструкция и функционирование
Устройства дистанционного управления
099-004854-EW508
02.11.2011
81

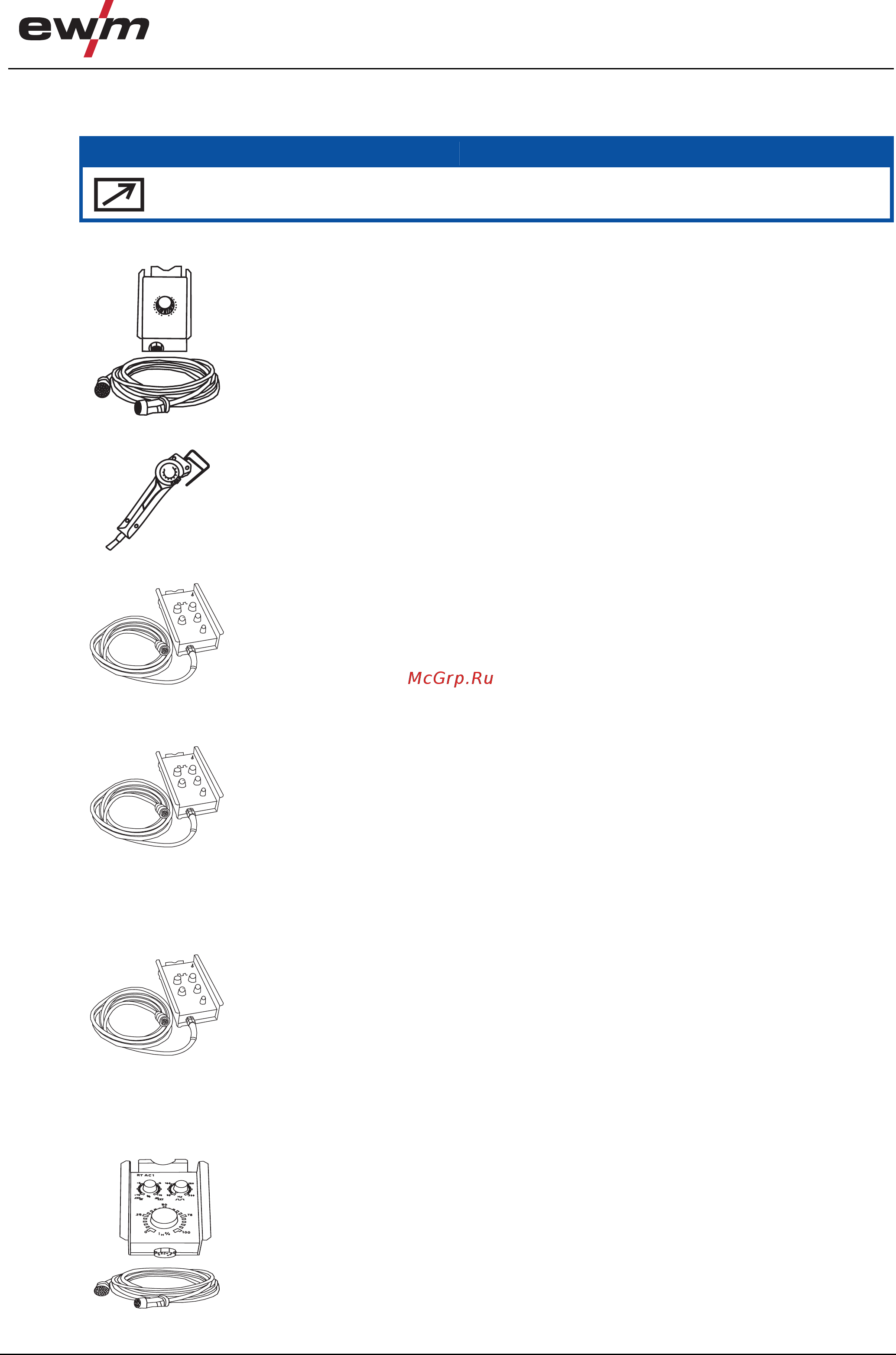

5.12 Устройства дистанционного управления
УКАЗАНИЕ
Питание дистанционных регуляторов осуществляется через специальный 19-контактный разъем.
5.12.1 Ручное устройство дистанционного управления RT 1
Функции
• Плавная регулировка сварочного тока (от 0% до 100%) в зависимости от предварительно
выбранного основного тока сварочного аппарата.
5.12.2 Ручной дистанционный регулятор RTG1 19-контактный
Функции
• Плавная регулировка сварочного тока (от 0 до 100 %) в зависимости от предварительно
выбранного основного тока сварочного аппарата.
5.12.3 Ручное устройство дистанционного управления RTP 1
RTP2
Функции
• ВИГ/ручная сварка.
• Плавная регулировка сварочного тока (от 0% до 100%) в зависимости от предварительно
выбранного основного тока сварочного аппарата.
• Импульсный / Точечный / Нормальный
• Время импульса, точки и паузы имеет плавную регулировку.
5.12.4 Ручное устройство дистанционного управления RTP 2
RTP2
Функции
• ВИГ/ручная сварка.
• Плавная регулировка сварочного тока (от 0% до 100%) в зависимости от предварительно
выбранного основного тока сварочного аппарата.
• Импульсный / Точечный / Нормальный
• Бесступенчатая регулировка частоты и времени точечной сварки.
• Грубая настройка тактовой частоты.
• Соотношения импульс-паузы (баланс) регулируется в диапазоне 10-90%.
5.12.5 Ручное устройство дистанционного управления RTP 3
RTP2
Функции
• ВИГ/ручная сварка.
• Бесст
у
пенчатая рег
у
лировка сварочного тока
(
от 0% до 10%
)
в зависимости от предварительно
выбранного главного тока сварочного аппарата.
• Импульсный / Точечный SpotArc / Нормальный
• Бесступенчатая регулировка частоты и времени точечной сварки.
• Грубая настройка тактовой частоты.
• Регулировка соотношения импульсов и пауз (баланс) от 10% до 90%.
5.12.6 Ручное дистанционное устройство RT AC 1
Функции
• Плавная регулировка сварочного тока (от 0% до 100%) в зависимости от предварительно
выбранного основного тока сварочного аппарата.
• Плавная регулировка частоты переменного тока сварки.
• Регулировка баланса переменного тока (соотношение положительной/отрицательной
полуволны) в диапазоне от +15% до –15%.
