Конструкция и функционирование
Сварка плазмой
099-004854-EW508
02.11.2011
31

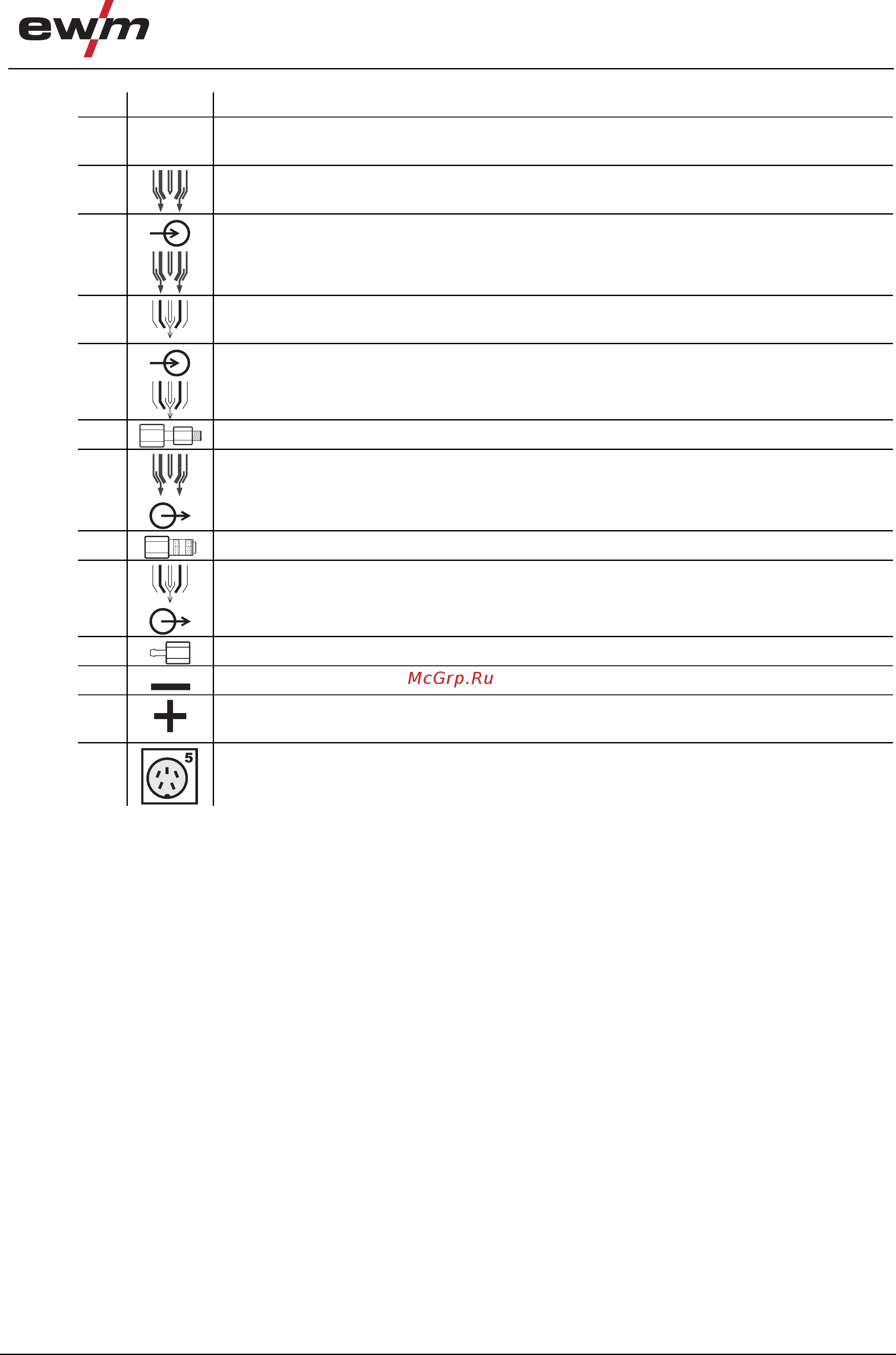

Поз. Символ Описание 0
1
Соединительный газовый трубопровод G1/4
Подключение сварочных газов между блоком дозирование газа (GDE) и сварочным аппаратом
2
Соединительный штуцер G1/4 защитного газа, выход сварочного аппарата
Посоединение к сварочной горелке или к блоку дозирования газа (GDE)
3
Соединительный штуцер G1/4 защитного газа, вход блока дозирования газа
Подсоединение к сварочному аппарату
4
Соединительный штуцер G1/4 плазменногогаза, выход сварочного аппарата
Подсоединение к сварочной горелке или к блоку дозирования газа (GDE)
5
Соединительный штуцер G1/4 плазменного газа, вход блока дозирования газа
Подсоединение к сварочному аппарату
6
Переходник (G1/4 > G1/8)
7
Соединительный штуцер G1/4 защитного газа, выход блока дозирования газа
Подсоединение к сварочной горелке
8
Переходник (G1/8 > соединительная муфта)
9
Соединительный штуцер G1/4 плазменного газа, выход блока дозирования газа
Подсоединение к сварочной горелке
10
Переходник (G1/8 > штуцер)
11
Розетка сварочного тока, сварочная горелка
12
Розетка дежурного тока
Потенциал сопла плазменной сварочной горелки
13
5-контактная розетка, кабель управления сварочной горелки
• Установить соединение между "Соединительным штуцером G1/4 защитного газа, выход сварочного аппарата" и
"Соединительным штуцером G1/4 защитного газа, вход блока дозирования газа" с "Соединительным газовым
трубопроводом G1/4".
• Установить соединение между "Соединительным штуцером G1/4 плазменного газа, выход сварочного аппарата" и
"Соединительным штуцером G1/4 плазменного газа, вход блока дозирования газа" с "Соединительным газовым
трубопроводом G1/4".
• "Переходник (G1/4 > G1/8)" накрутить
на "Сое
динительный штуцер G1/4 защитного газа, выход блока дозирования
газа".
• "Переходник (G1/8 > соединительная муфта)" накрутить на "переходник (G1/4 > G1/8)".
• "Переходник (G1/4 > G1/8)" накрутить на "Соединительный штуцер G1/4 плазменного газа, выход блока дозирования
газа".
• Переходник (G1/8 > штуцер) накрутить на переходник (G1/4 > G1/8).
• Вставить штекер кабеля сварочного тока в гнездо, сварочный ток „-“ и закрепить.
• Штекер электропровода дежурной дуги горелки вставить в "Р
озетку дежурного тока".
• Штекер кабеля управления горелки подсоединить и зафиксировать в "5-контактном соединительном гнезде, кабель
управления сварочной горелки ".
• Штуцер трубопровода защитного газа горелки вставить в "переходник (G1/8 >соединительная муфта".
• Одеть розетку газопровода плазменной горелки на переходник (G1/8 > штекер).
