15
Подключение проектора
Подготовка к работе
INPUT A
Используется для подключения видеоустройства, оснащенного выходным
видеоразъемом YP
BPR.
INPUT B/INPUT C
• Используйте оборудование, совместимое со стандартом HDMI, на котором есть
логотип HDMI.
• Используйте высокоскоростные кабели HDMI, на которые нанесен логотип типа
кабеля. (рекомендуется использовать изделия производства Sony.)
• Разъем HDMI проектора не поддерживает сигнал DSD (Direct Stream Digital) или
CEC (Consumer Electronics Control).
Примечания

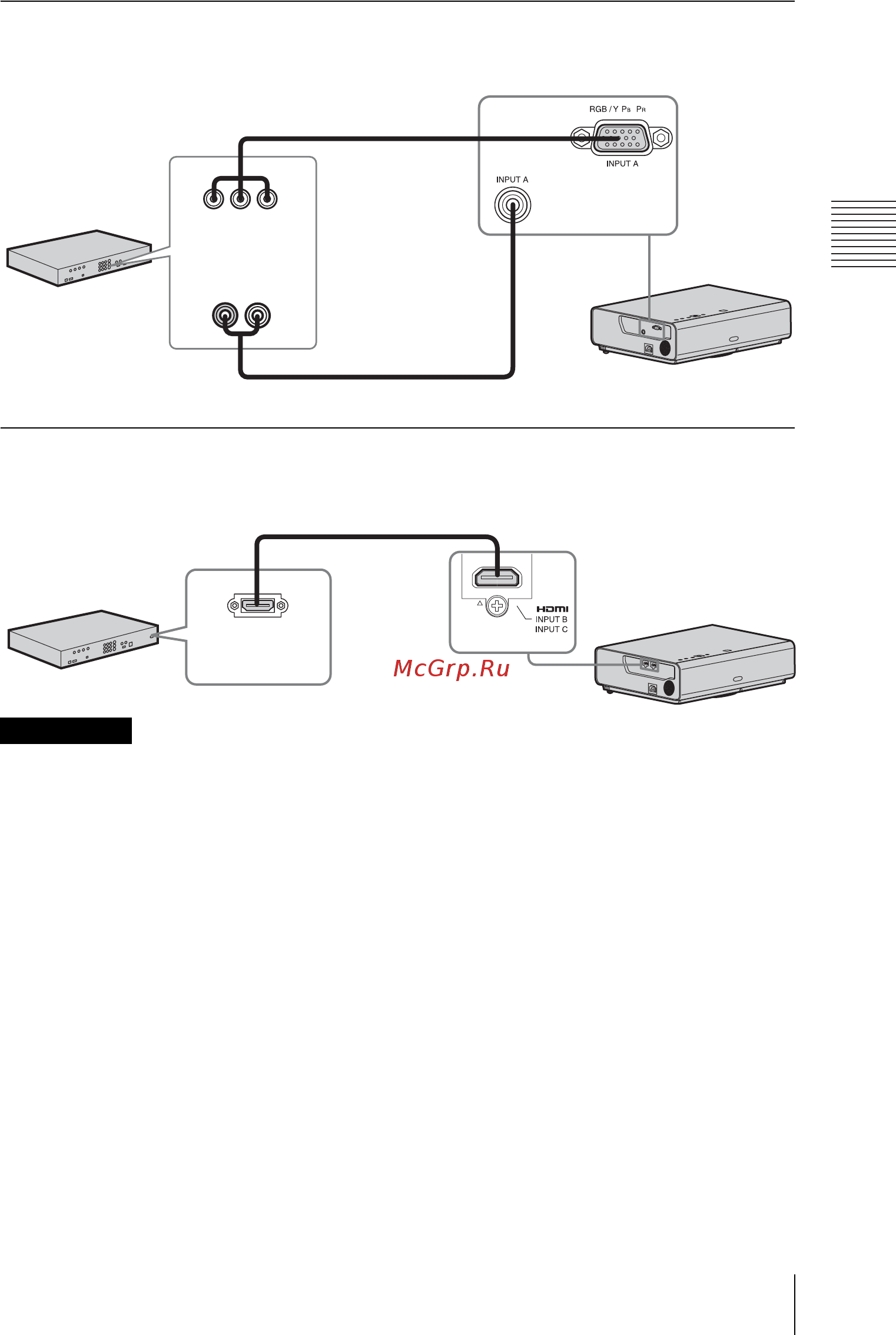

Компонентный – Кабель с 15-контактным
мини-разъемом D-sub (не прилагается)
Аудиокабель (2 звуковых штекера — стереофонический мини-разъем) (не прилагается)
Видеооборудование
Выходной
разъем YP
BPR
Выходной
аудиоразъем
Видеооборудование
Кабель HDMI
(не
прилагается)
Выходной
разъем HDMI
Используется для подключения видеоустройства, оснащенного выходным
разъемом HDMI.
