19
Подключение проектора
Подготовка к работе
OUTPUT
Проецируемое изображение или входящий звук можно выводить на дисплей,
например на монитор, или звуковую аппаратуру, например на динамики со
встроенным усилителем.
• Проецируемые изображения могут быть выведены только с INPUT A.
• Если для динамика установлено значение “Всегда вкл.” и лампа не горит, подается
аудиосигнал с разъема INPUT A, а также включен микрофон.

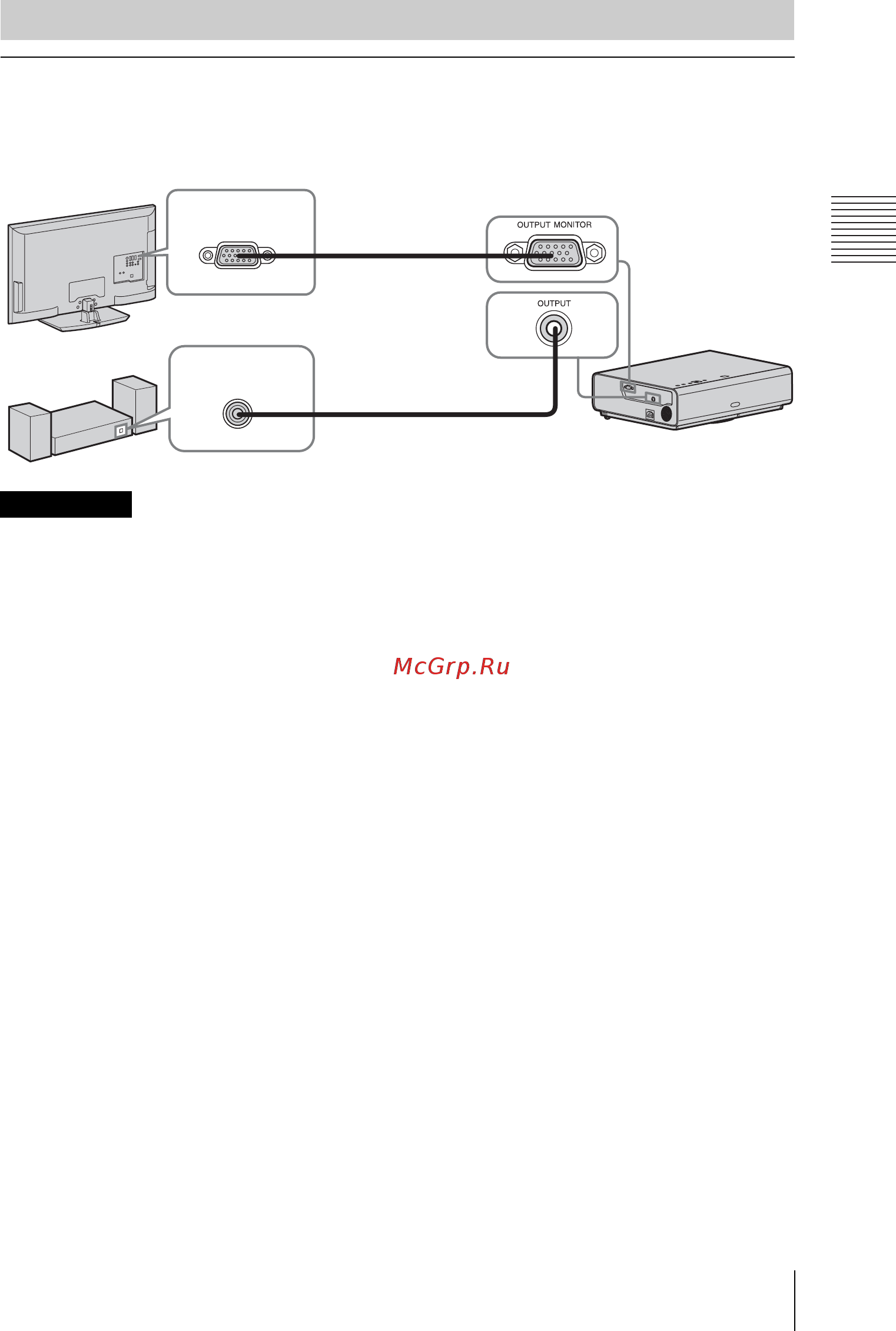

Подключение внешнего монитора и звуковой аппаратуры
Примечания
Аудиокабель
(стереофонический мини-
штекер) (не прилагается)
Входной
аудиоразъем
Кабель с 15-контактным
мини-разъемом D-sub (не
прилагается)
Входной
разъем RGB
Звуковая
аппаратура
Дисплей
