6

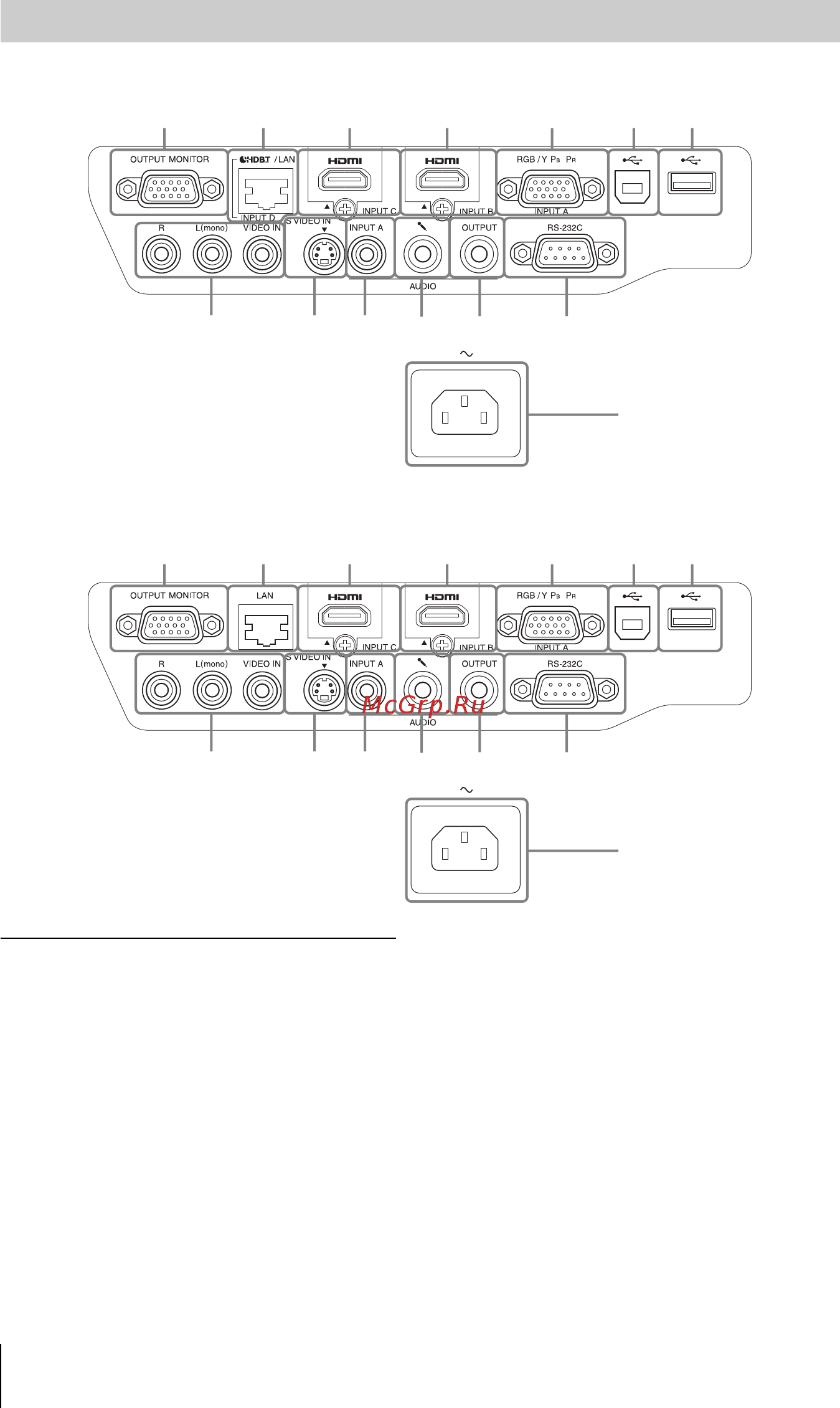

Расположение и назначение элементов управления
VPL-CH375/CH355
VPL-CH370/CH350
Вход (стр. 11, 14)
a INPUT A
Видео: входной разъем RGB/
YPBPR (RGB/YPBPR)
Аудио: входной разъем (AUDIO)
b INPUT B
Видео: входной разъем HDMI
(HDMI)
Аудио: входной разъем HDMI
(HDMI)
c INPUT C
Видео: входной разъем HDMI
(HDMI)
Аудио: входной разъем HDMI
(HDMI)
d INPUT D
Разъем HDBaseT*/разъем LAN
(стр. 44)
Используйте прямой кабель
CAT5e или экранированный
кабель LAN CAT6 (не
прилагается).
* Только VPL-CH375/CH355
Панель разъемов
1
1
2
9
q;3
qs
qa
6
57
8
47
1
1
2
9
q;3
qs
qa
6
57
8
47
