80
Расстояние проецирования и диапазон сдвига объектива
Расстояние проецирования и диапазон
сдвига объектива
Расстояние проецирования и высота от центра объектива до нижней части экрана
для каждого проецируемого размера экрана указаны ниже.
Расстояние проецирования соответствует расстоянию между передней частью
объектива и поверхностью проецируемого изображения.
Высота H соответствует высоте от нижней части проецируемого изображения
(верхней при условии установки на потолке) до A (определенной в результате
проведения перпендикулярной линии от центра объектива до поверхности
проецируемого изображения). Расчеты расстояния проецирования подходят как
для установки этого устройства как на полу, так и на потолке.

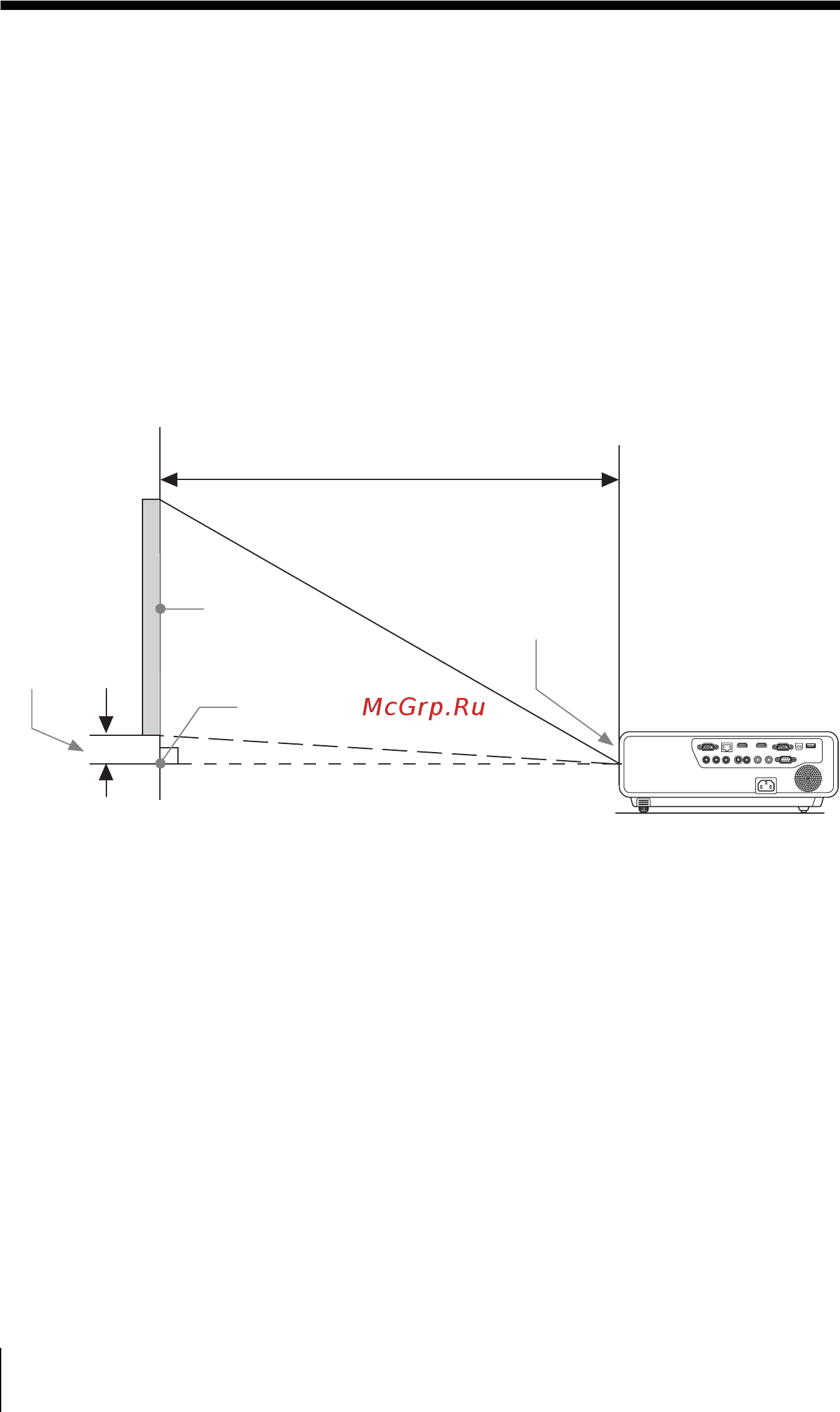

Установка на полу или потолке (верхняя часть параллельна потолку)
Расстояние проецирования L
Проецируемое
Передняя часть
объектива
A
Высота H от
центра
объектива до
нижней части
экрана
