23
Проецирование изображения
Проецирование/регулировка изображения

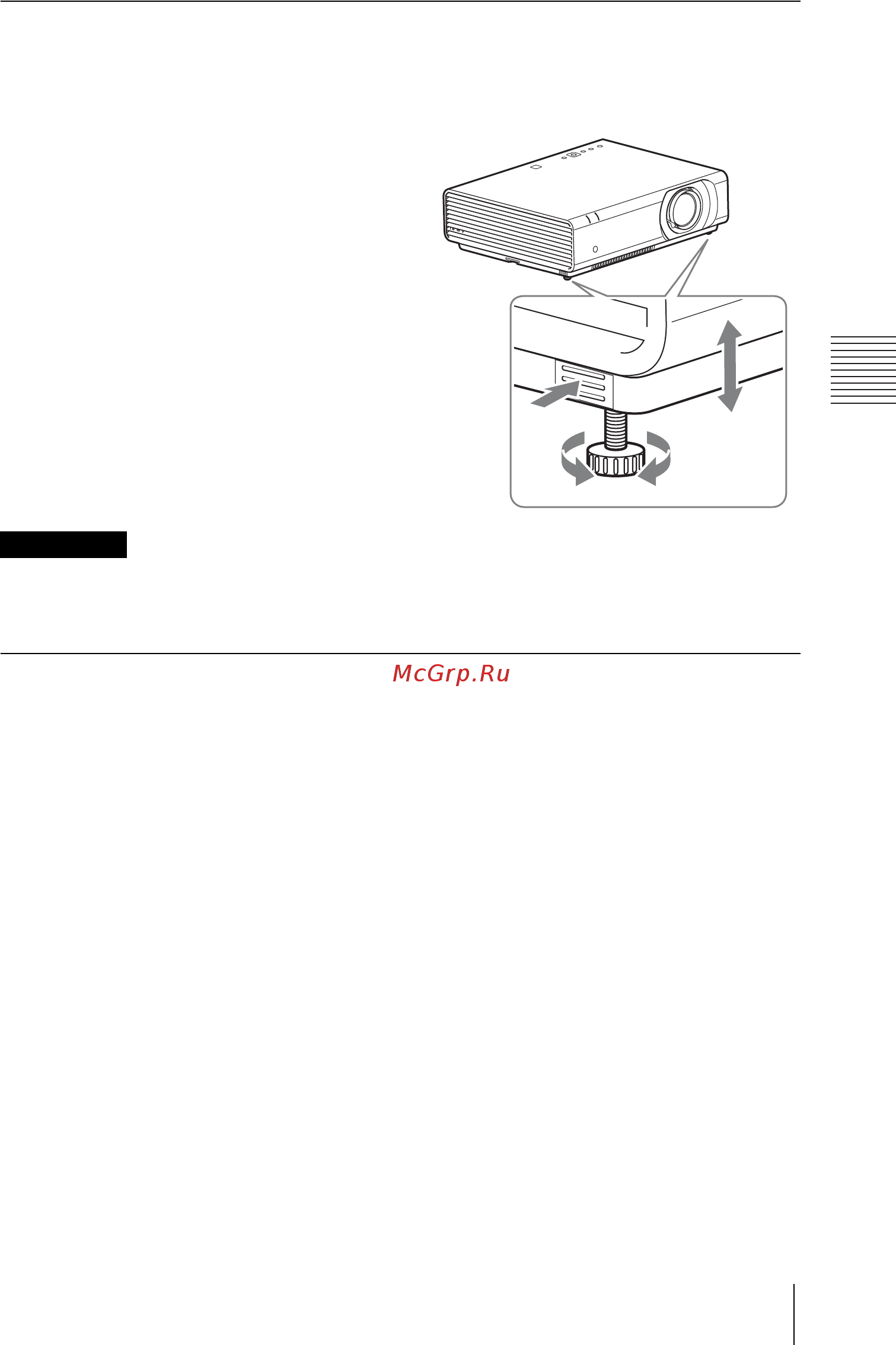

Регулировка наклона проектора с помощью передних ножек
(регулируемых)
Высота проектора регулируется
нажатием кнопки на боковой панели
устройства.
Изменяя наклон проектора с
помощью передних ножек
(регулируемых), можно
отрегулировать положение
проецируемого изображения.
Изменение угла
1 Нажмите кнопки регулировки
высоты ножек на боковой панели
устройства.
2 Удерживая кнопку в нажатом
положении, поднимите основное
устройство, установив его под
нужным углом.
3 Отпустите кнопки регулировки
высоты ножек.
4 Для точной настройки вращайте
левую и правую передние ножки
(регулируемые) внизу устройства.
• Будьте осторожны, чтобы ваши пальцы не попали в проектор.
• Не давите сильно на верхнюю панель проектора при выдвинутых передних ножках
(регулируемых). Это может привести к неисправности.
Выбор форматного соотношения проецируемого изображения
Нажмите клавишу ASPECT на пульте дистанционного управления для выбора
форматного соотношения проецируемого изображения. Настройку также можно
изменить в разделе Формат меню Экран (page 32, 34).
3
1
2
4
Примечания
