34
Меню Экран
Формат
*1: Если выбрано форматное
соотношение “Нормальный”,
изображение будет проецироваться с
разрешением, соответствующим
разрешению входного сигнала, без
изменения форматного соотношения
исходного изображения.
*2: Если выбрано форматное
соотношение “Полный 2”,
изображение будет проецироваться
по размеру проецируемого
изображения независимо от
форматного соотношения
изображения.
*3: Если положение проецируемого
изображения настроено в
форматном соотношении 16:9, после
чего форматное соотношение
входного сигнала изменено на 4:3,
верхний и нижний края изображения
могут не отображаться. В этом
случае выберите форматное
соотношение “Полный 3”.
*4: В зависимости от входного сигнала
изображение может
проецироваться, как показано ниже.
В этом случае выберите форматное
соотношение “16:9”.

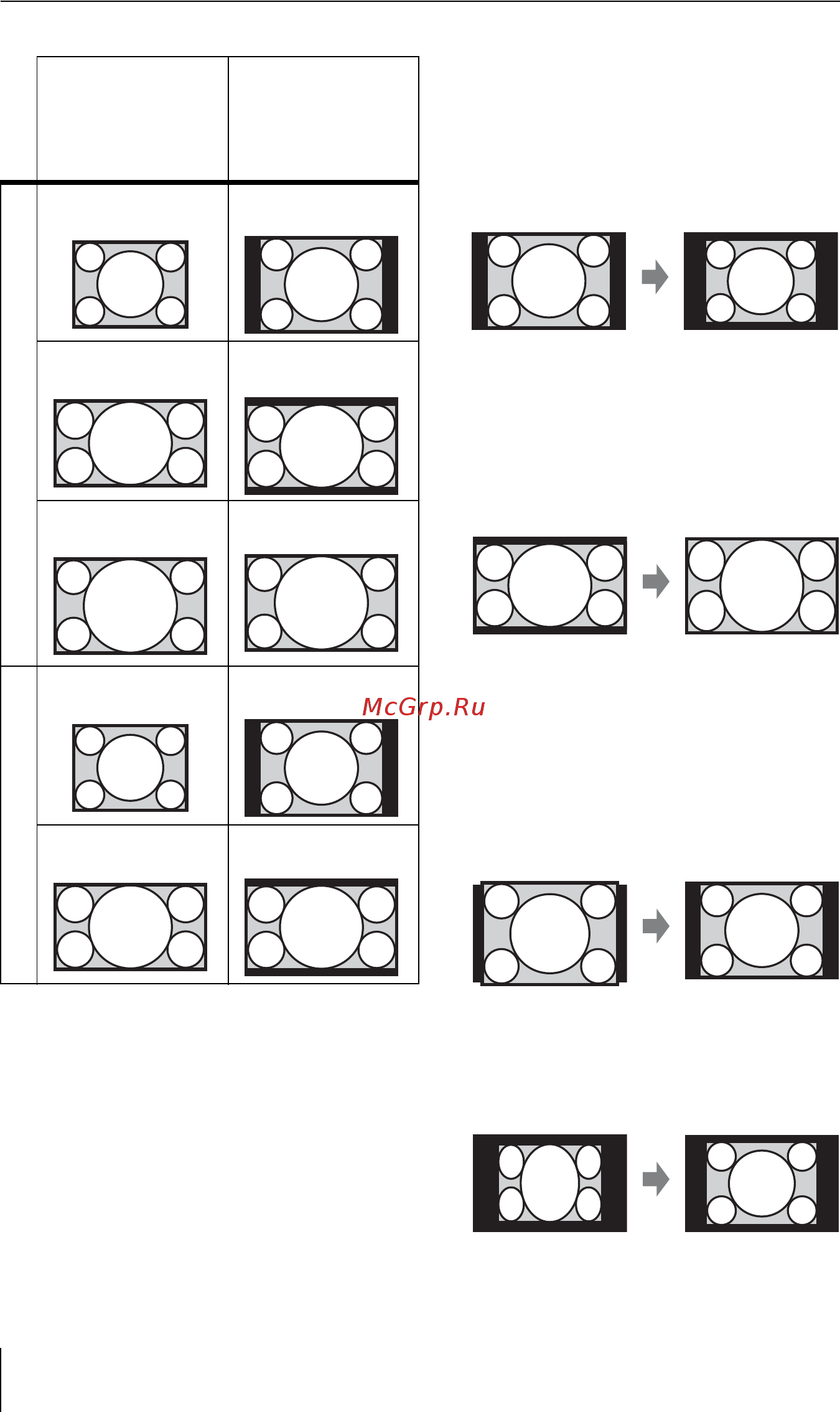

Входной сигнал Рекомендуемое
значение
настройки и
проецируемого
изображения
Компьютерный сигнал
4:3 Полный 1
*1 *2 *3
16:9 Полный 1
*
1
*
2
*
3
16:10 Полный 1
*
3
Видеосигнал
4:3 4:3
*
4
*
5
16:9 16:9
