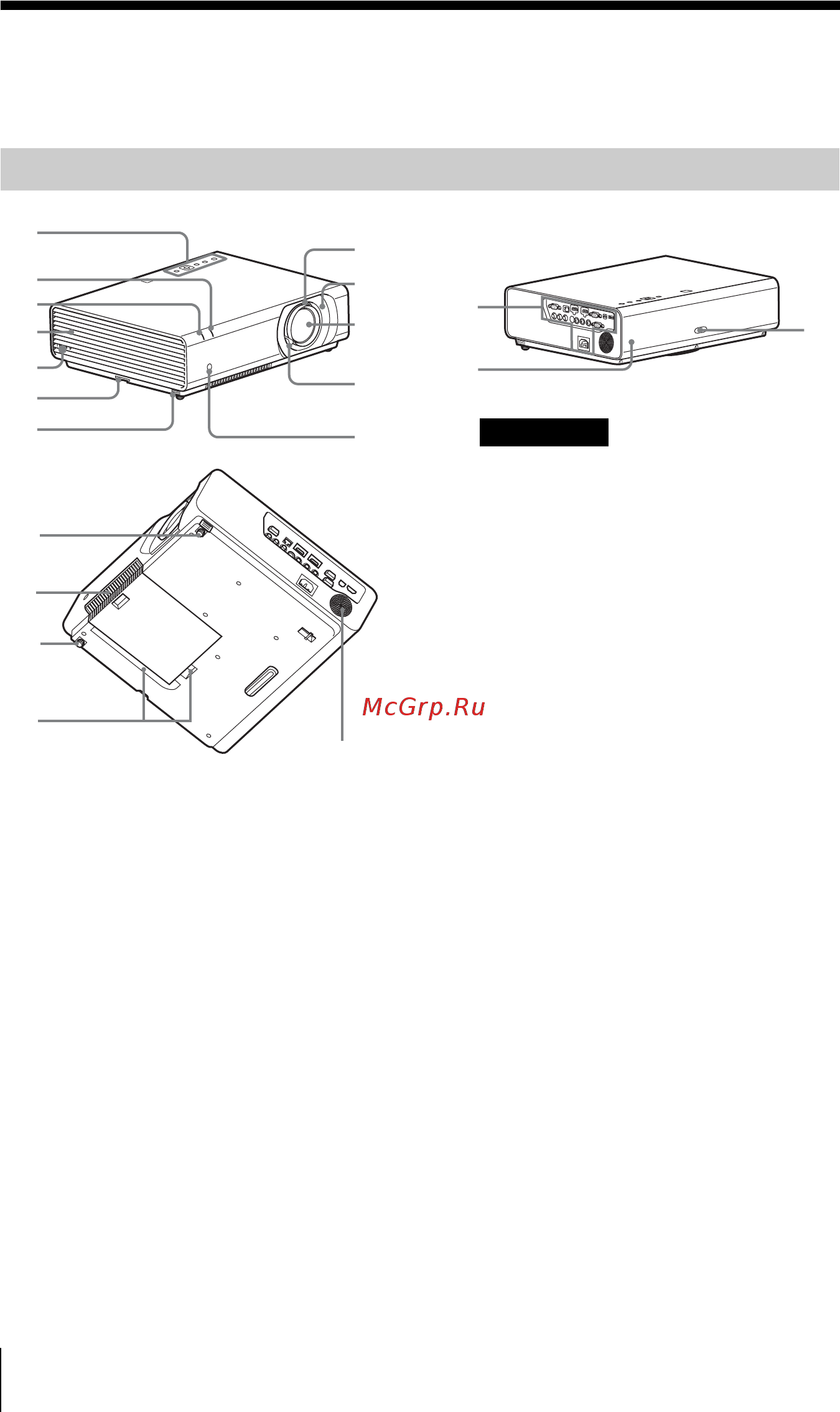

Расположение и назначение элементов управления
B Обзор
Расположение и назначение элементов
управления
a Объектив проектора
b Кольцо фокусировки (стр. 21)
c Рычаг изменения фокусного
расстояния (стр. 21)
d Крышка лампы (стр. 69)
e Крышка воздушного
фильтра/вентиляционные
отверстия (впускные) (стр. 71)
f вентиляционные отверстия
(впускные) (стр. 71)
g Вентиляционные отверстия
(выпускные)
Не размещайте рядом с
вентиляционными отверстиями
какие-либо предметы, так они могут
стать причиной перегрева. Не
располагайте руку или поддающиеся
деформации предметы
(пластиковые и т. п.) возле
вентиляционных отверстий или
поблизости проектора, поскольку
это может привести к повреждению
или травмированию.
h Индикатор ON/STANDBY
(стр. 62)
i Индикатор LAMP/COVER
(стр. 62)
j Панель управления (стр. 8)
k Панель разъемов (стр. 6)
l Датчик пульта
дистанционного управления
m Передние ножки
(регулируемые) (стр. 23)
n Динамик
Основное устройство
1
2
0
9
8
7
qg
qh
qd
3
qj
q
s
5
q
f
qd
qd
6
Осторожно
qs
4
qa
