18
кондиционеры кассетные серии Montaro

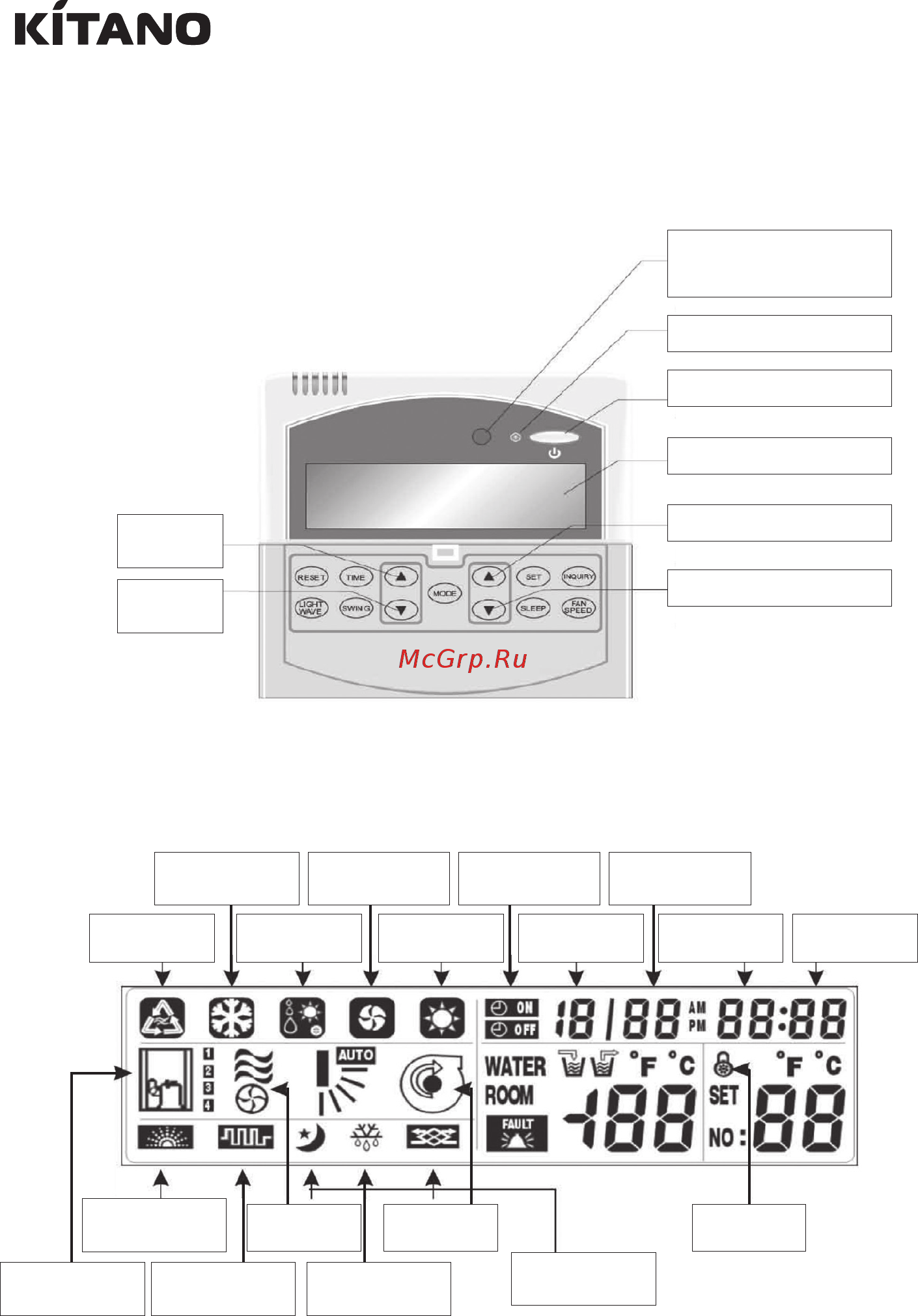

5.3 Проводной пульт управления (опция)
5.3.1 Индикация проводного пульта на ЖК-дисплее.
(в зависимости от комплектации некоторые пиктограммы могут не отображаться на экране ЦПУ)
TIME▲
ВРемя
Приемник сигнала ПДУ
Сетевая индикация
Вкл/Выкл
ЖКД дисплей
UP увеличить t oC
DOWN уменьшить t oC
Режим
ОХЛАЖДЕНИЕ
Режим
ВЕНТИЛЯТОР
Авто ВКЛ
Авто ВЫКЛ
Дата
Режим
АВТО
Стерелизация
УФ облучением
Скорость
вентилятора
Обогрев
агрегата
Кодовый
замок
Компрессор
Режим
ОСУШЕНИЕ
Режим
НАГРЕВ
Месяц Часы Минуты
TIME▼
ВРемя
Электро
обогреватель
Режим
разморозки
Режим СОН
Рис. 5.3
Рис. 5.4
