29

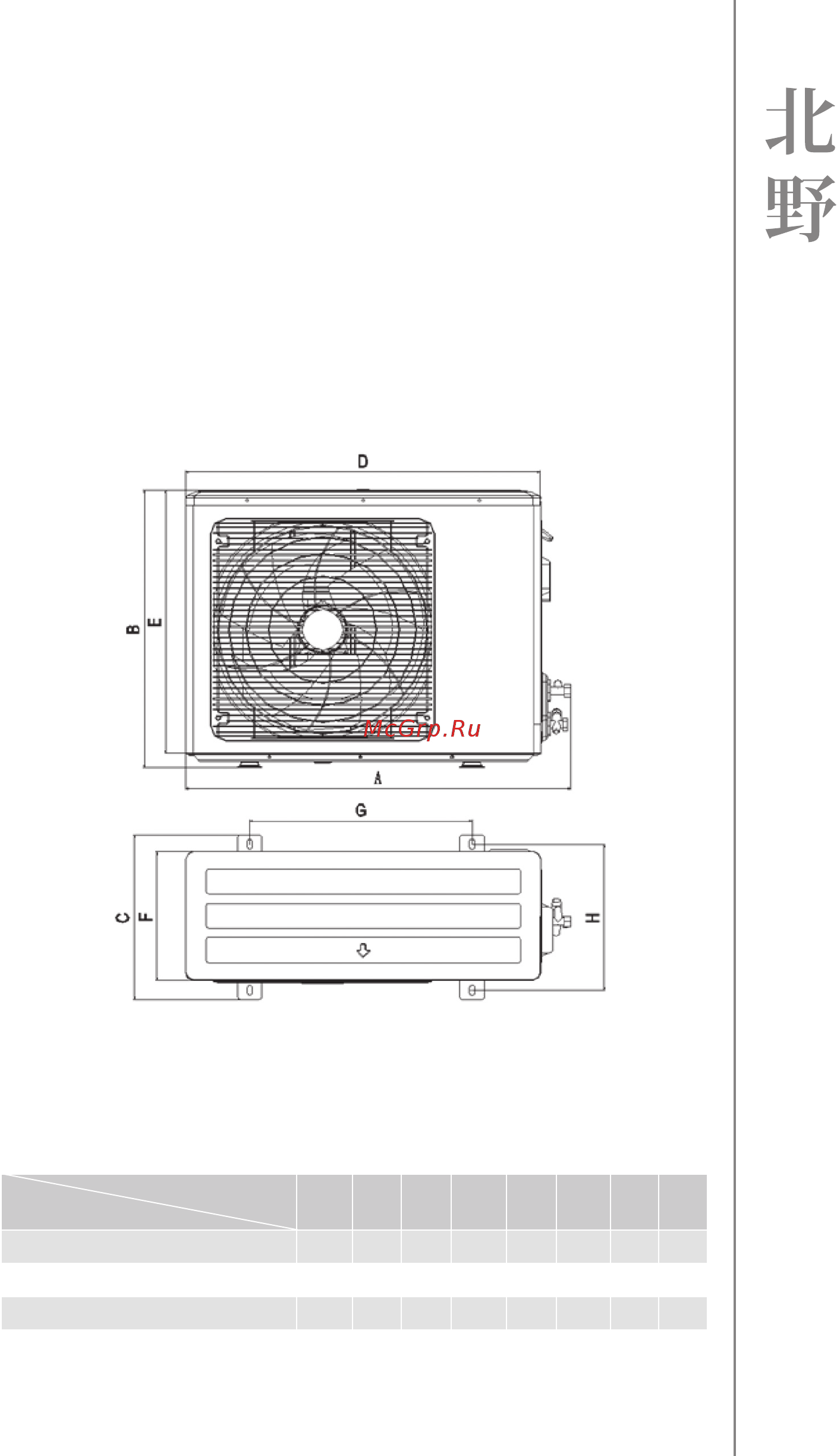

7.2 Габаритные и установочные размеры блоков
7.2.1 Габаритные и установочные размеры наружных блоков
a) моделей: KC-12/O, KC-18/O, KC-24/O
Размеры
Модель
A B C D E F G H
KC-12/O 758 552 328 698 523 255 438 290
KC-18/O 859 689 370 800 669 299 540 330
KC-24/O 897 690 370 843 667 300 566 328
Рис. 7.3
