кондиционеры кассетные серии Montaro
Подключение к электричеству НАРУЖНОГО блока
1. Демонтируйте электрическую панель, находящуюся в правой части блока
2. Ослабьте винты и прижимы силового кабеля
3. В соответствии с электрической схемой, расположенной на блоке, произведите под-
ключение проводов.
4. По завершении работ установите элементы крепежа и панель, пр., на свои места.

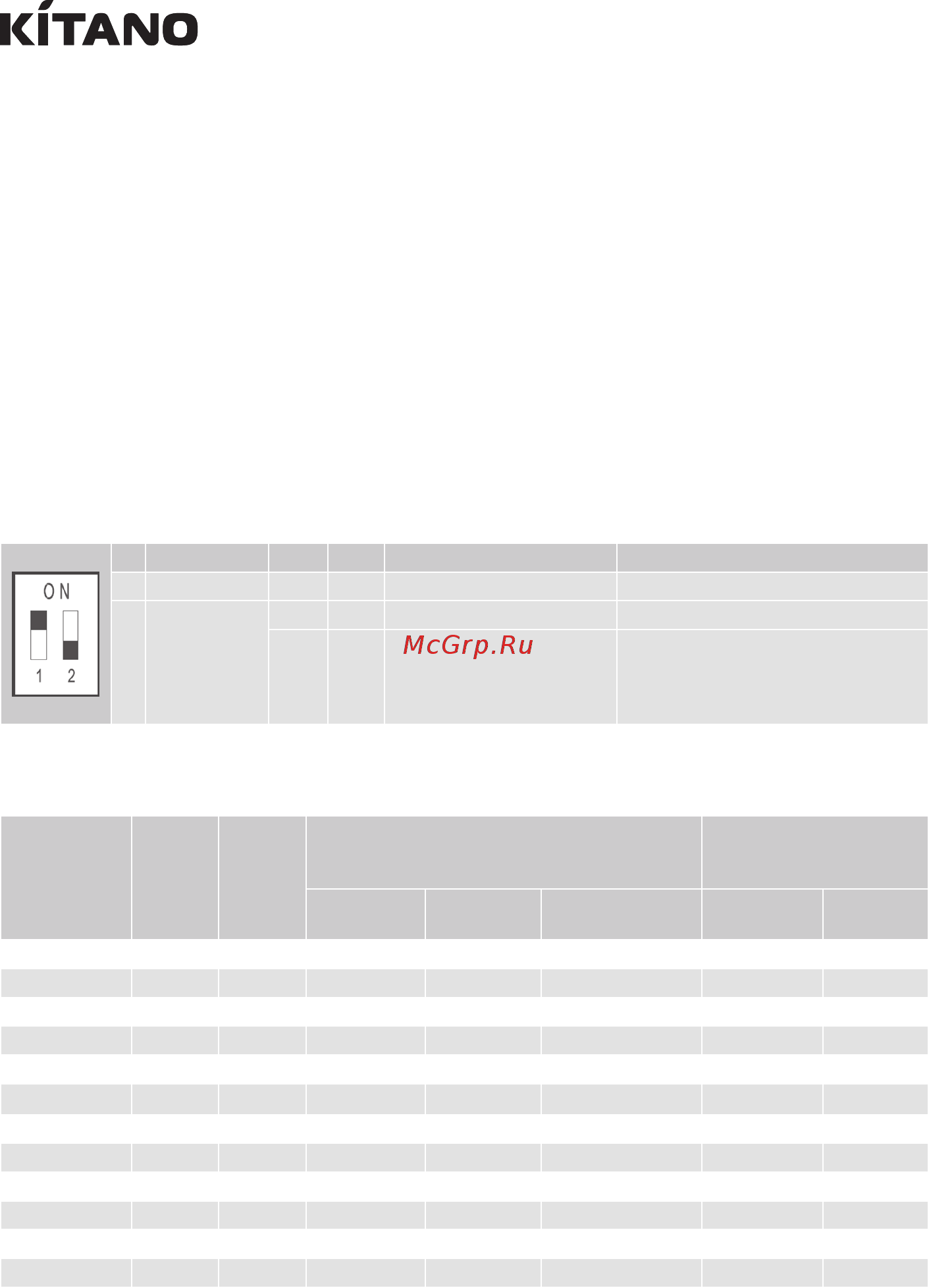

Конфигурирование 2-х штекерного переключателя наружного блока
: конфигурирование производить на обесточенной установке. После окончания конфи-
гурирования подключите блок к электричеству.
Спецификация проводов электроподключения
DIP1 DIP2
1 Тип модели ON – Только охлаждение ON = вкл.
2
Тип коди-
рования
управляюще-
го сигнала
OFF – С функцией подогрева OFF = выкл.
–
–
ON
OFF
Кодирование формой
(синусоида)
Кодирование уровнем
(ступенька)
Для моделей с напряжением управля-
ющего контура 24 В – устанавливать
DIP2 только в положение ON (Вкл).
Номинальная
Холодопро-
изводитель-
ность (Btu/ч)
Силовой
кабель
внутр.
блока
Силовой
кабель
наружн.
блока
Кабель контура управления
(220В управления наружн. блоком)
Кабель контура управ-
ления (24В управления
наружн. блоком)
Только ф.
Охлаждения
С функц.
Нагрева
Кабель датчика
тепловой помпы
Только ф.
Охлаждения
С функци-
ей нагрева
12000(1 фазн) 3G1.5 – 3x1.5 541.5 2x0.5 2x0.75 4x1.0
18000{1 фазн) 3G2.5 – 3x2.5 5x2.5 2x0.5 2x0.75 4x1.0
24000{1 фазн) 3G1.0 3G2.5 2x0.75 4x1.0 – 2x0.75 4x1.0
24000(3 фазн) 3G1.0 5G2.5 2x0.75 4x1.0 – 2x0.75 4x1.0
36000(1 фазн) 3G1.0 3G4.0 2x0.75 4x1.0 – 2x0.75 4x1.0
36000(3 фазн) 3G1.0 5G2.5 2x0.75 4x1.0 – 2x0.75 4x1.0
42000(1 фазн) 3G1.0 3G4.0 2x0.75 4x1.0 – 2x0.75 4x1.0
42000(3 фазн) 3G1.0 5G2.5 2x0.75 4x1.0 – 2x0.75 4x1.0
48000(1 фазн) 3G1.0 3G6.0 2x0.75 4x1.0 – 2x0.75 4x1.0
48000{3 фазн) 3G1.0 5G2.5 2x0.75 4x1.0 – 2x0.75 4x1.0
60000{1 фазн) 3G1.0 3G6.0 2x0.75 4x1.0 – 2x0.75 4x1.0
60000(3 фазн) 3G1.0 5G4.0 2x0.75 4x1.0 – 2x0.75 4x1.0
