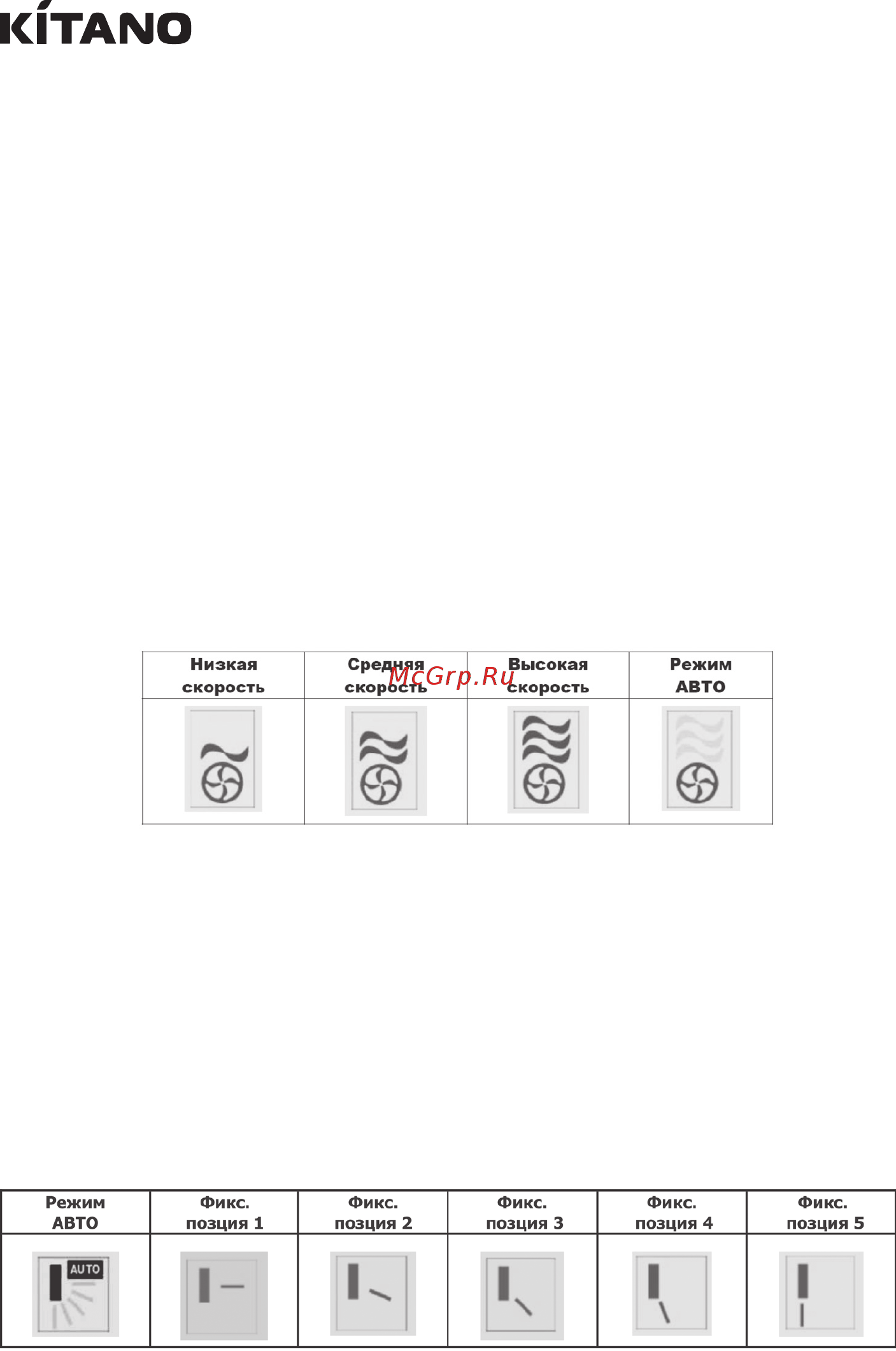

20
кондиционеры кассетные серии Montaro
5.3.3 Управление кондиционером с помощью проводного пульта (ЦПУ)
1. Включение—Выключение
• Для включения кондиционера нажмите кнопку I/O. Для выключения - нажмите ее по-
вторно.
• Как только кондиционер заработает, прозвучит звуковой сигнал и загорится индика-
тор работы.
2. РегУлиРОВание ТемПеРаТУРы
• Одно нажатие кнопки UP▲ повышает температуру, а кнопки DOWN▼ понижает на 10С.
• Диапазон регулирования температуры составляет 18—31oС
3. РегУлиРОВание СкОРОСТи ВенТиляТОРа
Последовательно нажимайте кнопку FAN SPEED чтобы изменить скорость вентилятора
следующим образом:
4.Режим Сна
• Нажмите однократно кнопку SLEEP для активации режима сна, повторное нажатие
кнопки приведет к деактивации режима
• После активации режима сна на экране дисплея внутреннего блока загорится соотв.
индикатор
5.РегУлиРОВание наПРаВления ВОзДУшнОгО ПОТОка
• Нажмите кнопку SWING для последовательного изменения направления кондициони-
рованного воздушного потока внутреннего блока, как показано на иллюстрации (теку-
щий режим будет мигать):
