f)  

Не изменяйте положения газового и жидкостного вентилей наружного блока.

Последовательно снимите все гайки, грязезащитные колпачки, винтовые заглушки со

штуцеров внешних и внутренних блоков одновременно подсоединив развальцованные

части трубок (избегая попадания пыли, грязи, влаги и проч. в магистрали) В ТАКОЙ ПО-

СЛЕДОВАТЕЛЬНОСТИ:

• Смазать сопрягающиеся части развальцованной трубки и наконечника специальным

маслом—тонким слоем.

• Развальцованную часть трубки одеть на коннектор блока и начать вручную затягивать

фиксирующую гайку по часовой стрелке поддерживая их взаимное расположение в од-

ной оси. После чего затянуть соединение ключом.

• Затягивать гайки ключом необходимо с определенным моментом как указано в табл.

ниже. Не дотянутая гайка может дать утечку хладагента, а перетянутая—повредить

вальцовку, что т.ж. вызовет утечку хладагента.

- Проведите последовательную сборку всех развальцованных соединений

• Угол изгиба д.б. не менее 90 градусов, радиус изгиба—не менее 100 мм, а количество

перегибов—не более 3-х.

• После сборки всех соединений мыльным раствором проверьте их на герметичность

• Места подключения магистралей должны быть термоизолированы. Капиллярная и

всасывающая магистрали должны быть расположены а некотором удалении друг от

друга.

- Откачайте воздух из магистрали через сервисный штуцер

По окончании всех операций откройте газовый и жидкостный вентили наружного бло-

ка чтобы замкнуть систему

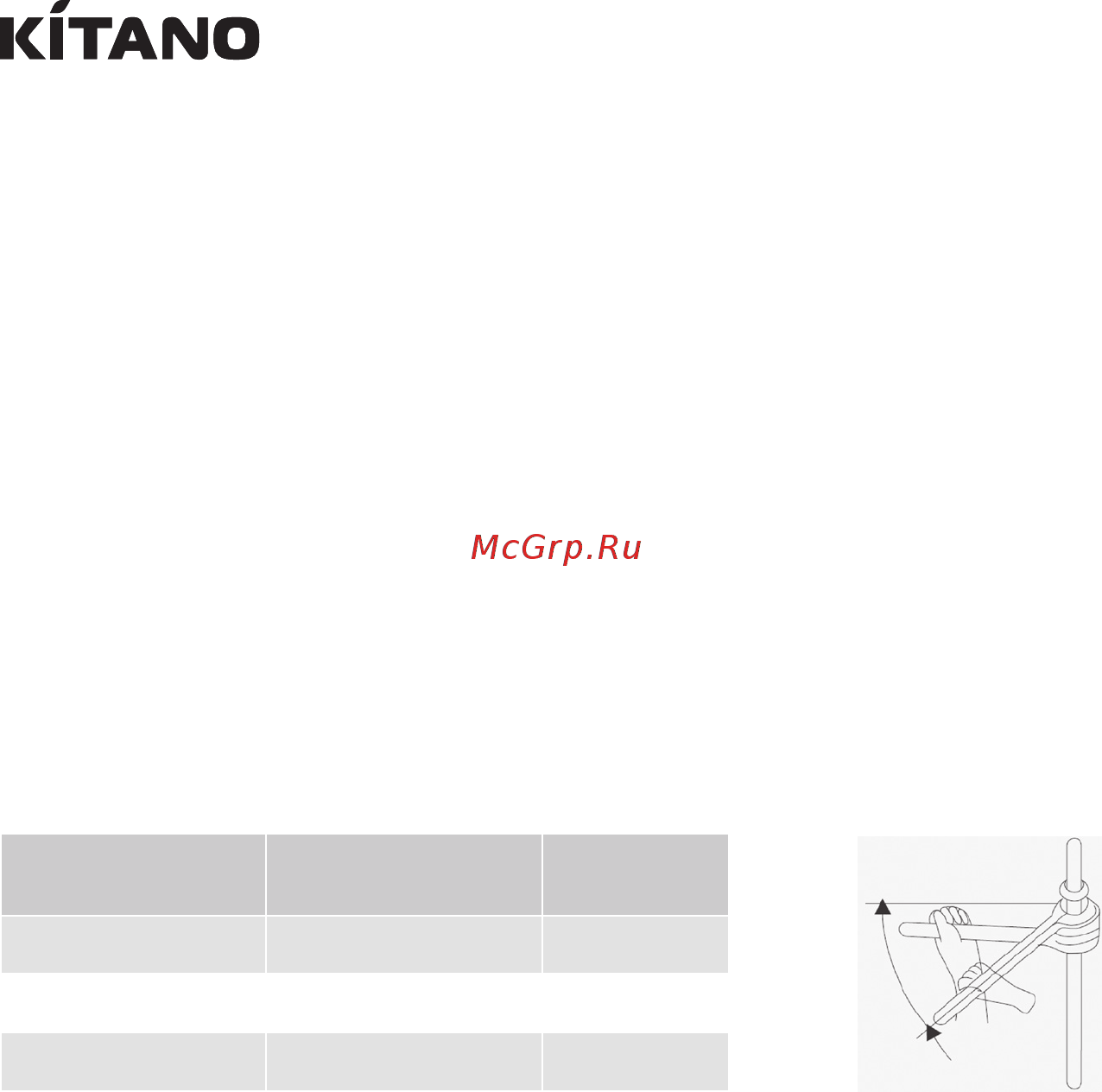

Наружный диаметр

медной трубки, мм

Момент затяжки, Нм Угол затяжки

9,52 35-40 60o-90o

15,88 73-78 30o-60o

19,05 98-130 20o-35o

Рис. 7.15
