32
кондиционеры кассетные серии Montaro

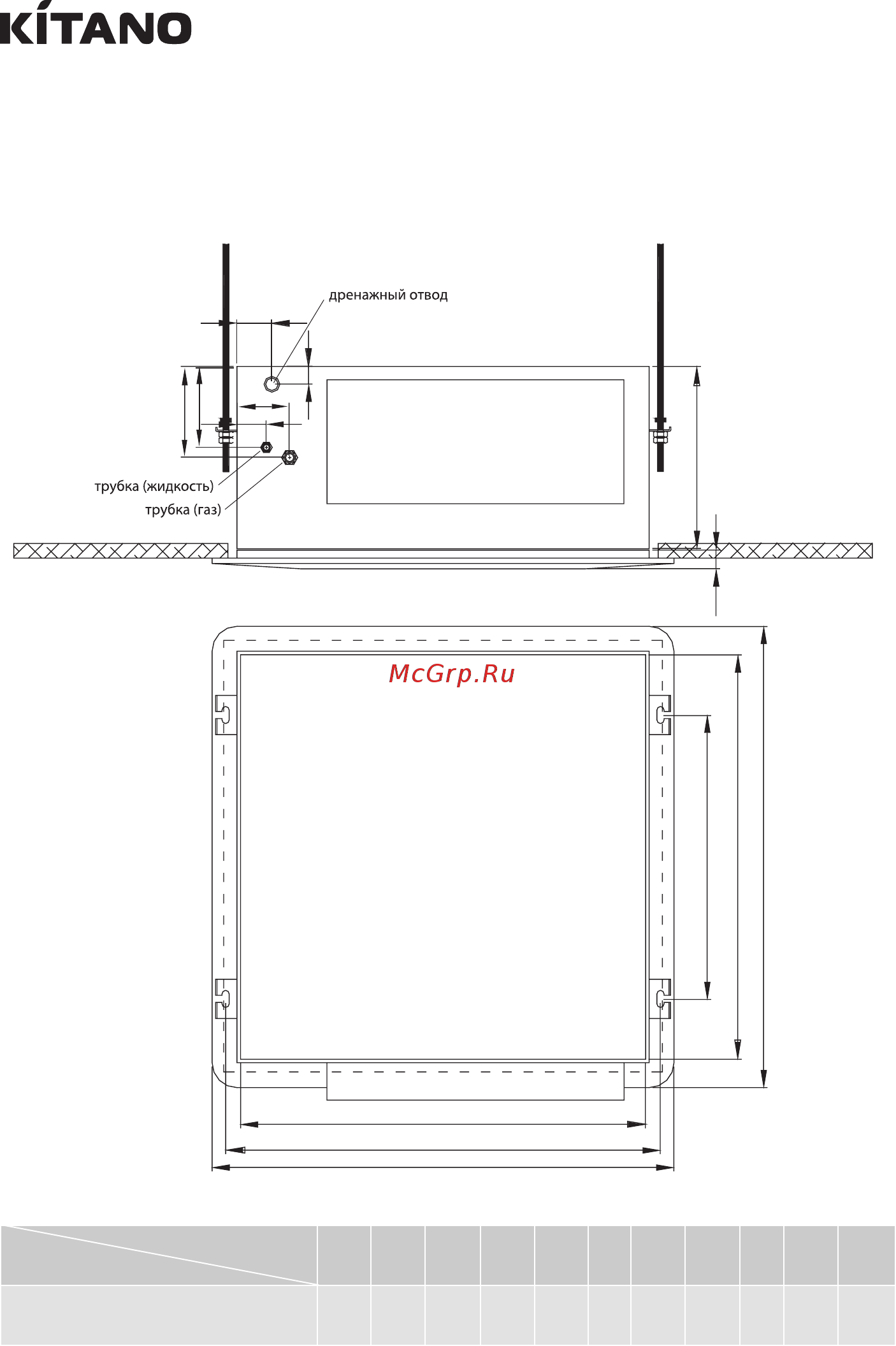

7.2.2 Габаритные и установочные размеры внутренних блоков
a) Модели: KC-Montaro-12/I, KC-Montaro-18/I
Размеры
Модель
A B C D E F G H I J K
KC-Montaro-12/I,
KC-Montaro-18/I
570 570 255 398 618 30 650 650 41 125 110
A
C
D
B
G
I
E
H
J
F
K
44
81
60
Рис. 7.6
