19

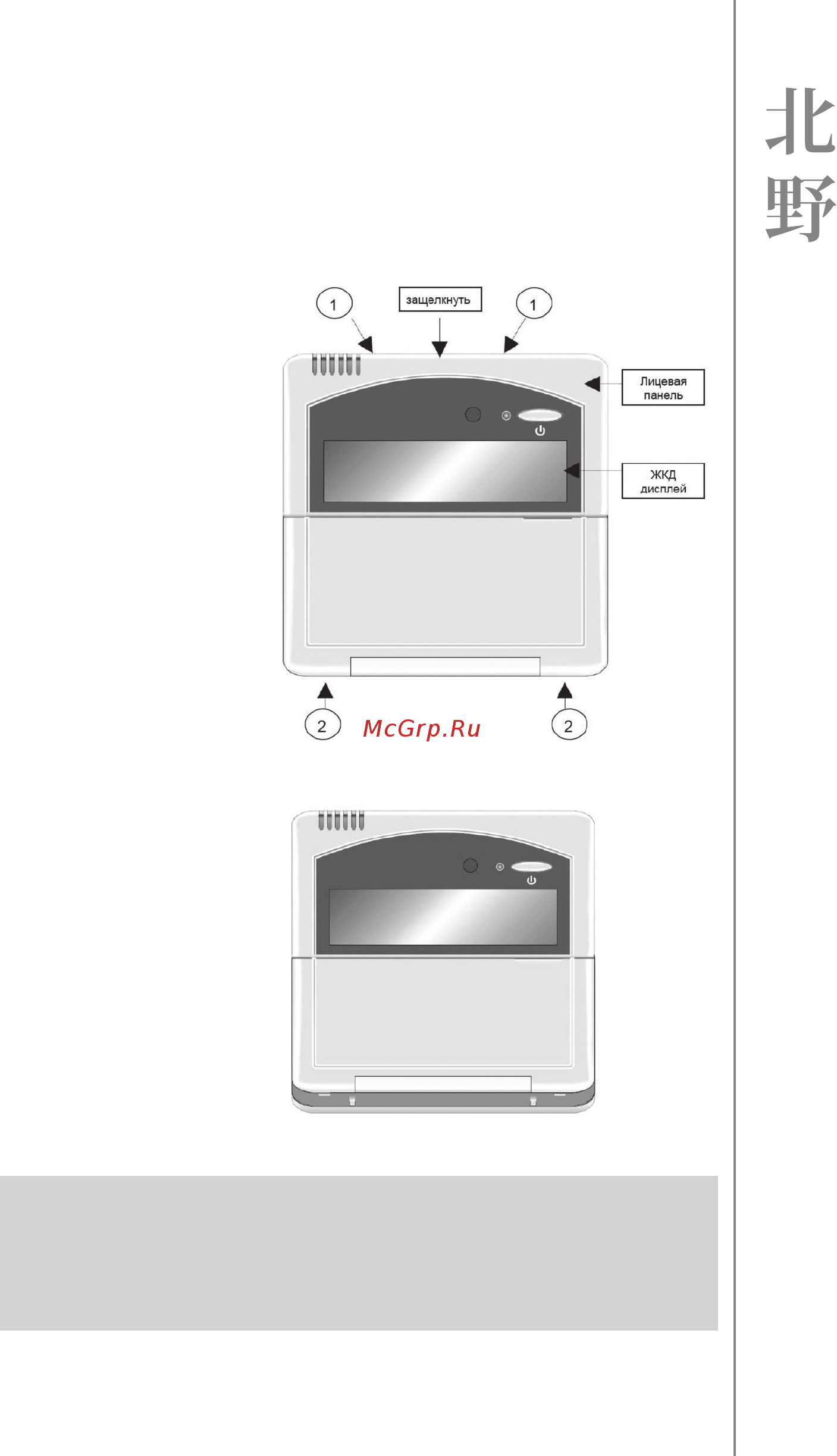

5.3.2 Установка центрального пульта управления (ЦПУ)
Сначала закрепите заднюю
панель на стене.
Установите пульт нижним
концом 2 в корпус панели.
Придерживая пульт, защел-
кните его сверху в корпусе
панели 1.
С помощью плоской от-
вертки помещенной в
специальные отверстия 2
прямоугольной формы в
корпусе освободите пульт
от панели.
При демонтаже не прилагайте излишних усилий, которые могли бы по-
вредить жидкокристаллический дисплей или электронику пульта.
Рис. 5.5
Рис. 5.6
