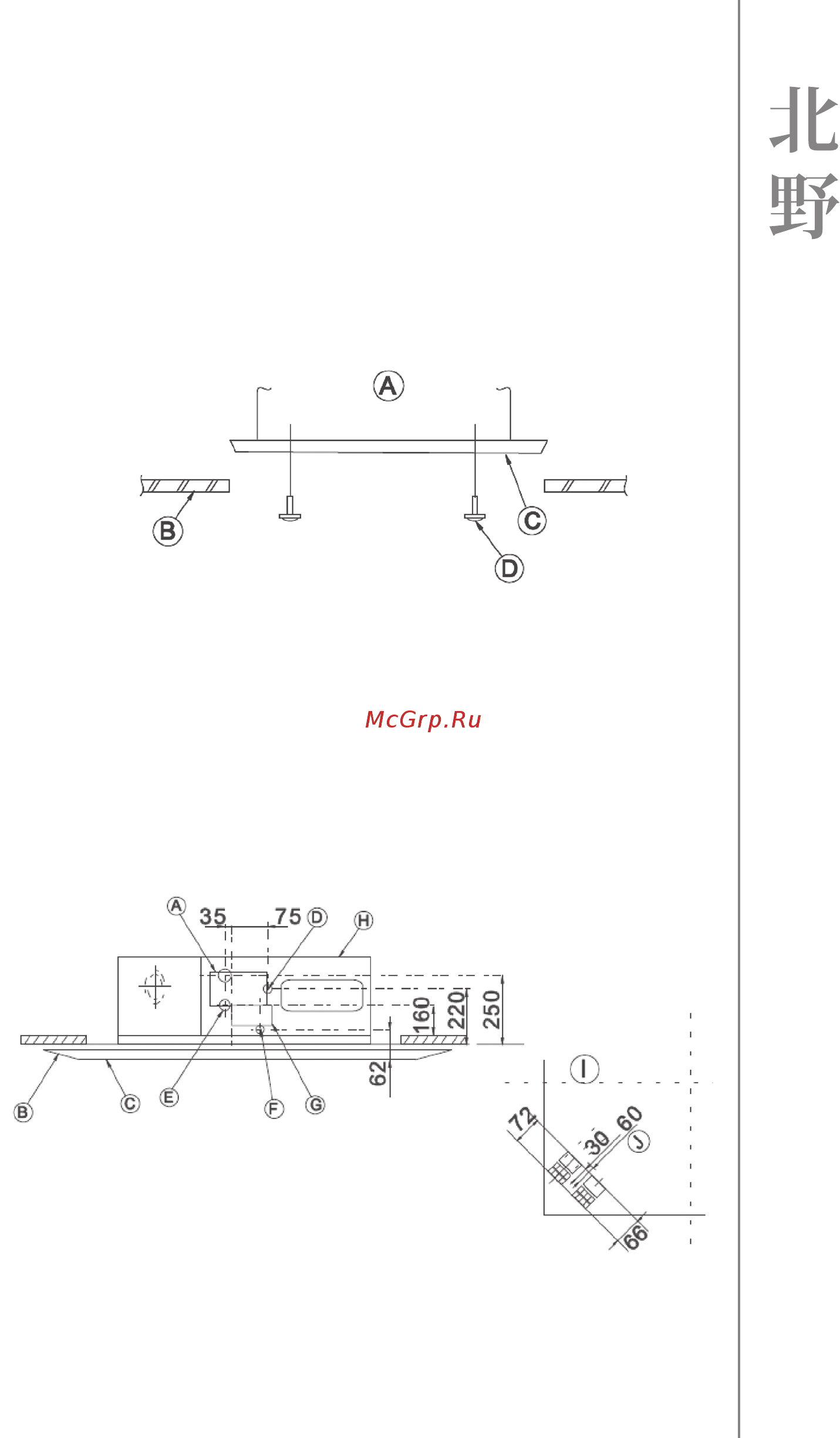

d) Установка лицевой панели

Панели моделей 24К, 36К, 42К, 48К и 60К крепятся к блоку с помощью крю-

ков. Модели 12К, 18К крепится к блоку с помощью винтов.—как показано

на рис.

Здесь А – внутренний блок; В – фальш-панель потолка; С – Картон-трафарет;

D – 4 винта с шайбами.

e) Расположение магистралей и дренажной трубки (мм)

А-дренажная трубка, В—фальш-панель потолка, С—панель; D– капилляр-

ная магистраль, Е—газовая магистраль; F— дренажная пробка; G—водная

помпа; H—внутренний блок; I— вид сверху, J—длина заводной части дре-

нажного патрубка, мм.

Рис. 7.13

Рис. 7.14
