нержавеющей стали с циркуляцией воздуха и увлажнением (ШЖЭ-1К-2/1, ШЖЭ-2К-2/1, ШЖЭ-
3К-2/1), устанавливается двигательвентилятор, кожух вентилятора и распылитель воды.
Отвод паров из рабочего объема камеры осуществляется через воздуховод.
Камера с наружной стороны обернута базальтовым теплоизоляционным материалом и
алюминиевой фольгой. Каждая камера снабжена двумя переключателями для ступенчатого
регулирования
мощности ТЭН-ов (верхнего и нижнего) и терморегулятора для автоматического
поддерживания в камере заданного температурного режима.
Камера с циркуляцией воздуха и увлажнением снабжена двигателемвентилятором, распыли-
телем, соленоидным клапаном для воды, индикаторным клавишным выключателем для включения
двигателя-вентилятора и кнопочным переключателем для управления подачи воды в камеру (для
ШЖЭ с конвекцией
).
Ручки переключателя, ручка терморегулятора, светосигнальная арматура, клавишный выклю-
чатель и кнопка впрыска смонтированы и размещены на панели управления, находящейся с пра-
вой стороны каждой секции жарочного шкафа.
Рабочая камера имеет дверь, плотность закрывания которой обеспечивается усилием пружины
и уплотнительной прокладкой.
Нижняя камерасекция крепится к подставке или к основанию, а
верхние камерысекции меж-
ду собой крепятся с помощью болтов. На верхней секции сверху закреплена крышка.
Терморегулятор служит для автоматического поддержания заданной температуры в рабочей
камере.
Аварийный термовыключатель служит для отключения ТЭН-ов при достижении температуры
в духовке 320°С. Для восстановления работы шкафа необходимо выявить и устранить причину
срабатывания аварийного термовыключателя
. Доступ к кнопке аварийного термовыключателя
обеспечен без съема панели управления. Для этого необходимо снять пластмассовую заглушку
красного цвета (смотри рис. 1) и произвести нажим стержнем диаметром не более 4 мм на кнопку
термовыключателя, расположенного в отверстии.
Сигнальные лампы показывают наличие напряжения на ТЭН-ах и сигнализируют о готовности к
работе.
5
5
.
.
М
М
Е
Е
Р
Р
Ы
Ы
Б
Б
Е
Е
З
З
О
О
П
П
А
А
С
С
Н
Н
О
О
С
С
Т
Т
И
И
К обслуживанию шкафа допускаются лица, прошедшие технический минимум по эксплуатации
оборудования. При обнаружении неисправностей вызовите электрика.
При работе со шкафом соблюдайте следующие правила безопасности:
не допускайте проливания жира и
других жидкостей на под и стенки камер. Помните, что
внутренние поверхности камер нагреваются до 270
о
С;
перед санитарной обработкой переключатели шкафа установите в положение «0» и от-
ключите шкаф от сети;
включайте шкаф только после устранения неисправностей;
Категорически запрещается:
производить чистку и устранять неисправности при работе шкафа;
держать включенными на полной мощности незагруженные шкафы;
работать без заземления;
работать без внешней защиты.
Внимание!
Для очистки наружной части шкафа и внутренней части духовок не допускается приме-
нять водяную струю.
Общие требования безопасности
по пожарной безопасности шкаф соответствует ГОСТ 12.1.004;
не допускается использование шкафа в пожароопасных и взрывоопасных зонах;
не допускается установка шкафа ближе 1 м от легковоспламеняющихся
материалов; при ус-
тановке шкафа ближе 1м от кухонной мебели, перегородок или стен рекомендуется, чтобы они
были изготовлены из негорючих материалов или покрыты негорючим теплоизоляционным мате-
риалом. Особое внимание при такой установке уделить соблюдению мер противопожарной
безопасности.
-13-

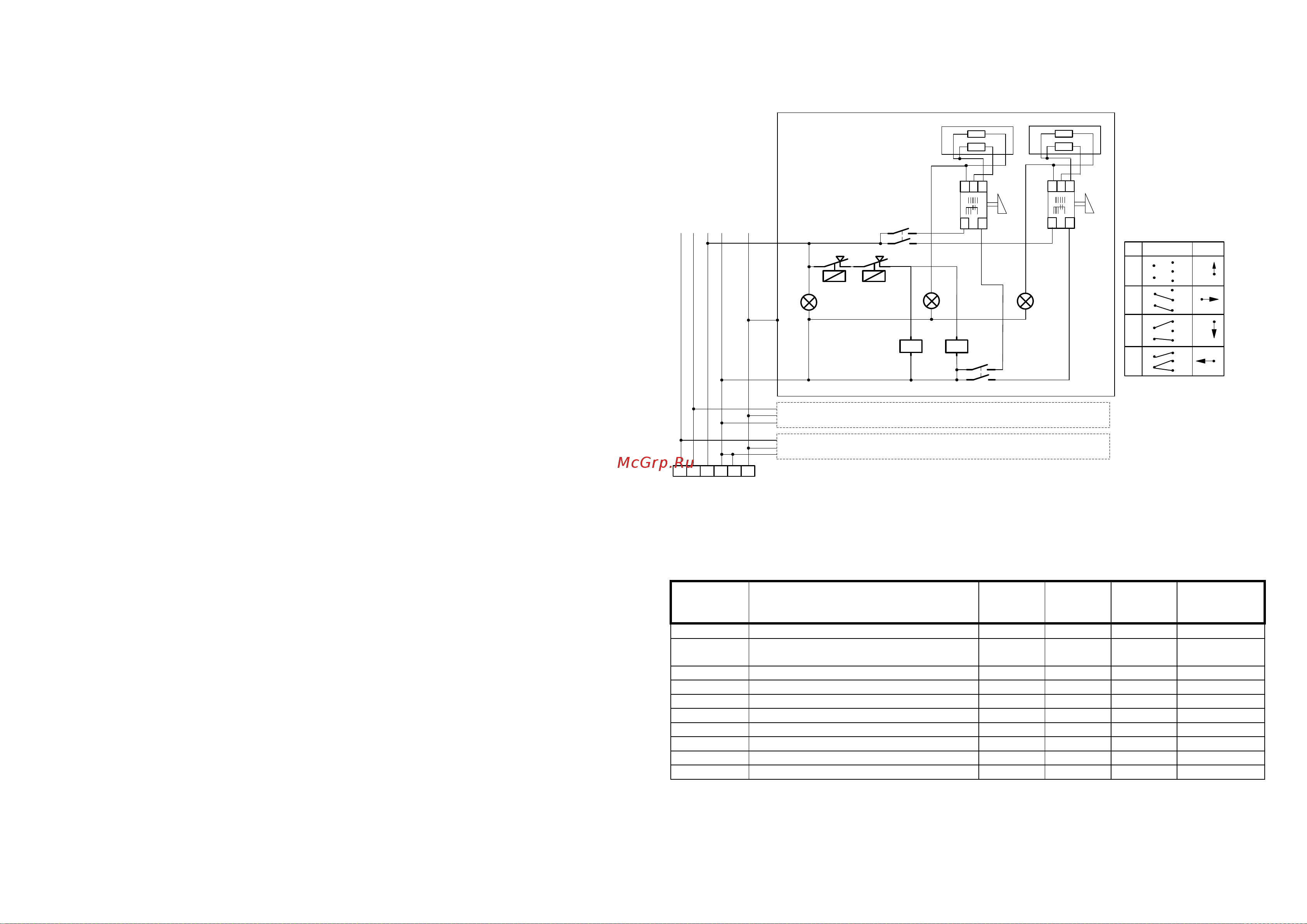

Рис.4 Схема электрическая принципиальная ШЖЭ-Х-01
APE
N
X1
В
А2
С
А3
3/N/PE
~400/230В
50 Гц
N
A ВС NPE
HL1 SK1 SK2 KМ1 HL2 HL3 SA1 SA2 ЕК1 ЕК2
HL1 SK1 SK2 KМ1 HL2 HL3 SA1 SA2 ЕК1 ЕК2
SK1
HL2
HL1
HL3
KМ1
SK2
KМ1.1
«Сеть»
2
1
4
3
А1
2
1
4
3
KМ2
KМ2.1
EK1 Свод
SA1
5
3
1
a
е
EK2 Под
SA2
5
3
1
a
е
Таблица коммутации
переключателя Gottak
e
a
5
3
1
0
1
2
3
Поз.
Контакты Режим
e
a
5
3
1
e
a
5
3
1
e
a
5
3
1
Поз. Обоз. Наименование ШЖЭ-
1-01
кол.
ШЖЭ-
2-01
кол.
ШЖЭ-
3-01
кол.
Примечание
EK1, ЕК2 ТЭН B3-181/190-7,5-6,5/2,4. 4T220 2 4 6 1,25+1,25
кВт
HL1…HL3 Светосигнальная арматура 3 6 9
KM1, КМ2 Пускатель ПМЛ-2160 МБ 2 4 6
SA1, SA2 Переключатель Gottak 7LA 8405021 2 4 6
SK1 Термовыключатель EGO 55.13569.070 1 2 3 320°C
SK2 Терморегулятор EGO 55.13059.220 1 2 3 270°C
X1 Блок КБ63(3) ТУ3424-003-03965778-97 1 - -
X1 Блок КБ63(4) ТУ3424-003-03965778-97 - 1 -
X1 Блок КБ63(6) ТУ3424-003-03965778-97 - - 1
